本期继续为群众带来期许一款400W电源适配器适配器的拆解，这款电源在功率输出上进一步破损，达到400W级别，专为期许旗下旗舰级笔电、顶级转移责任站以及专科开采打造。

这款电源适配器遴荐经典的方口输出线瞎想，具备更高的传输褂讪性与电气可靠性，大概放荡抓续高负载运转下的严苛需求。

输入端分局势电源线瞎想便于用户把柄使用场景纯真更换线材，多项认证加抓保证其可在全球绝大多数国度和地区使用。底下咱们将通过详备拆解，带群众深远了解这款产物在散热瞎想、里面架构与用料方面的专科进展。

期许400W电源适配器开箱

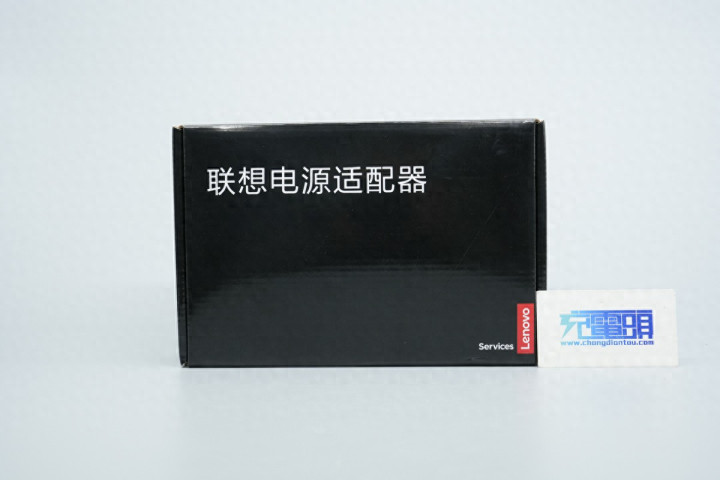

电源使用经典玄色纸盒包装，顶部印有Lenovo品牌和产物称呼。

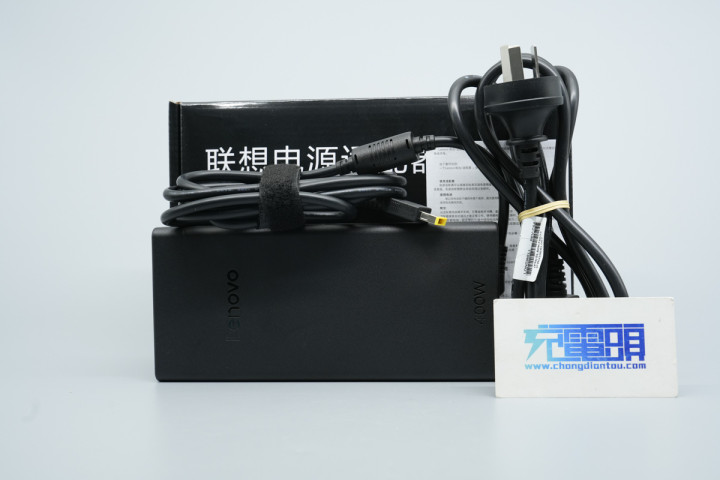

包装内含期许400W电源适配器以及使用说明书等。

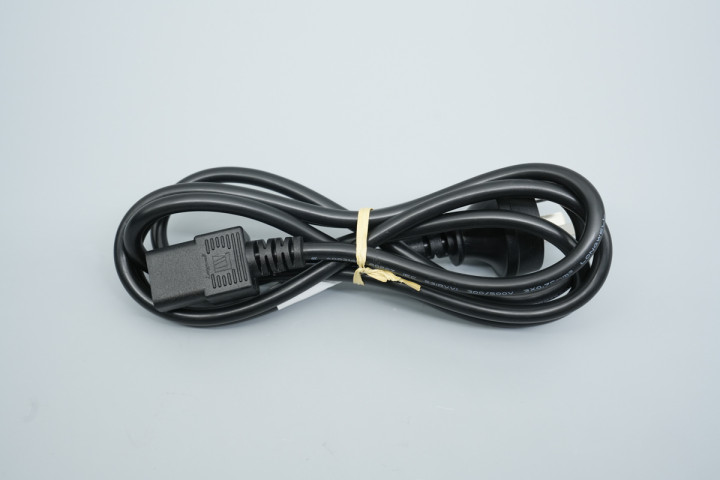

电源线分局势瞎想，便捷用户把柄不同应用场景纯真更换进应用用以及拆卸捎带。

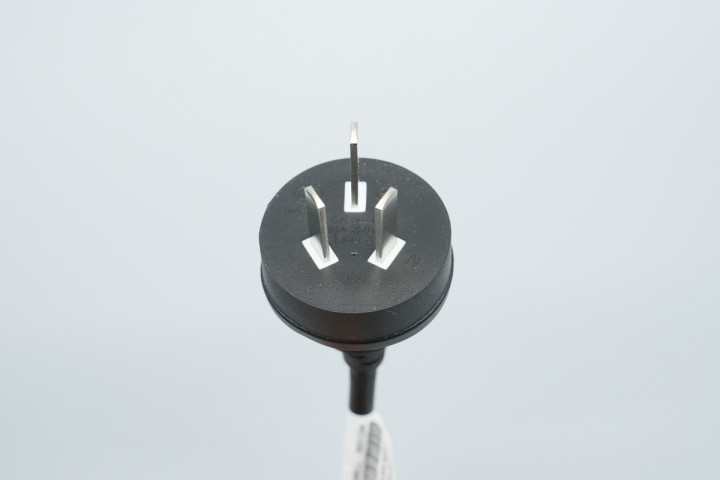

电源线一端为三脚插头，规格为10A 250V~，制造商为Longwell良维。

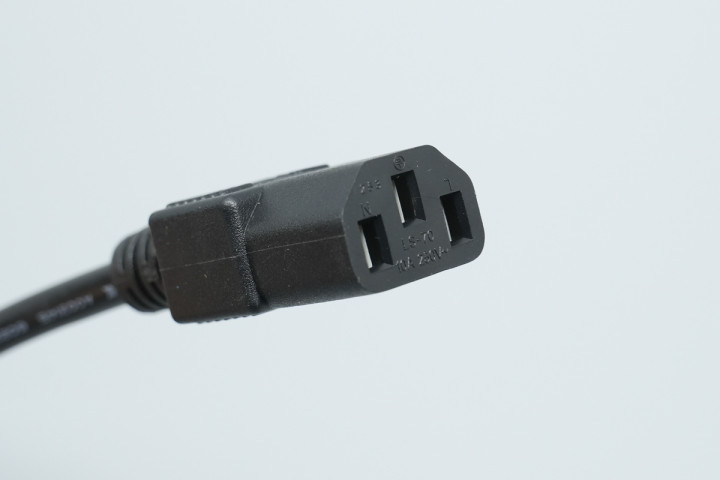

另一端为品字插头，此外线缆两头均作念了便捷插拔以及抗弯折瞎想。

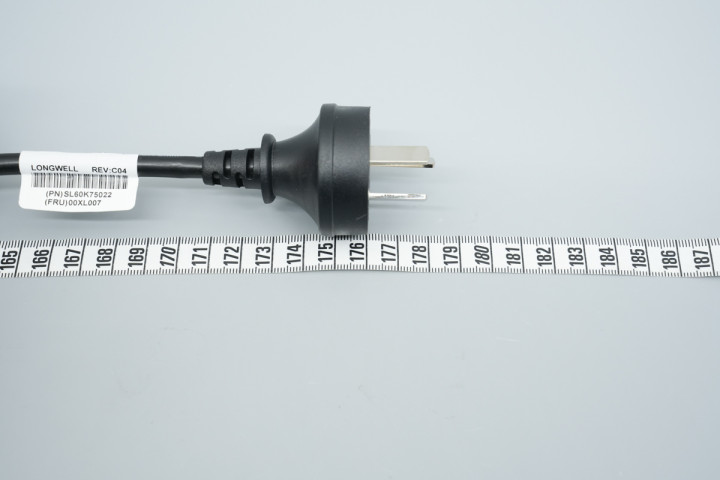

实测电源线长度约为178cm。

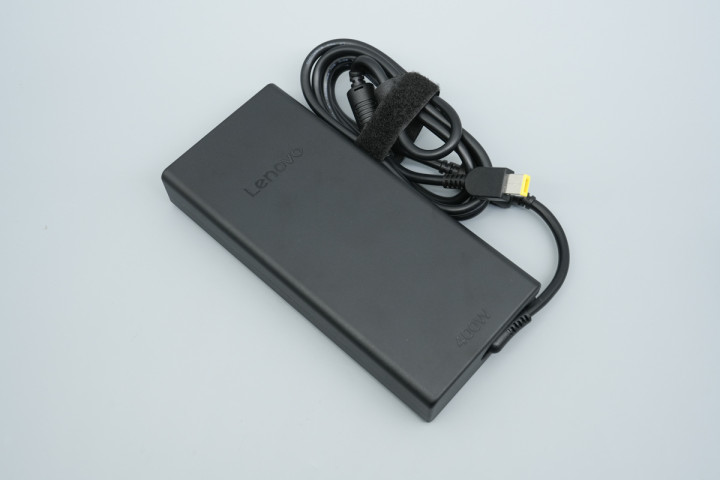

期许400W电源适配器是经典的“板砖”造型瞎想，机身通体玄色，外壳名义磨砂抗指纹，举座质感可以。

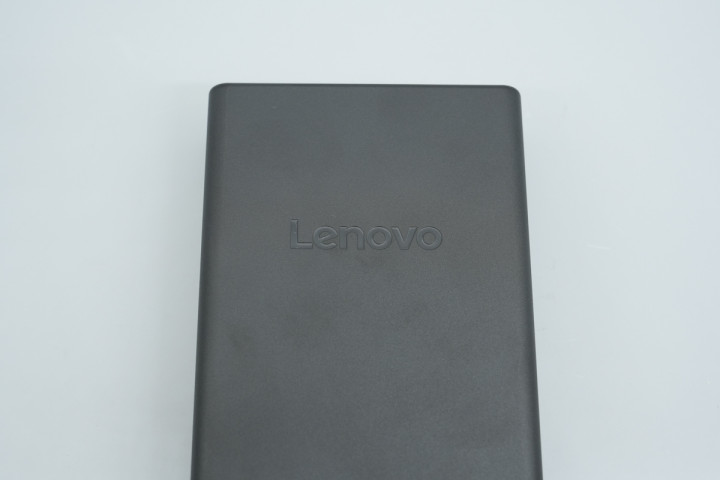

机身顶部瞎想有Lenovo品牌。

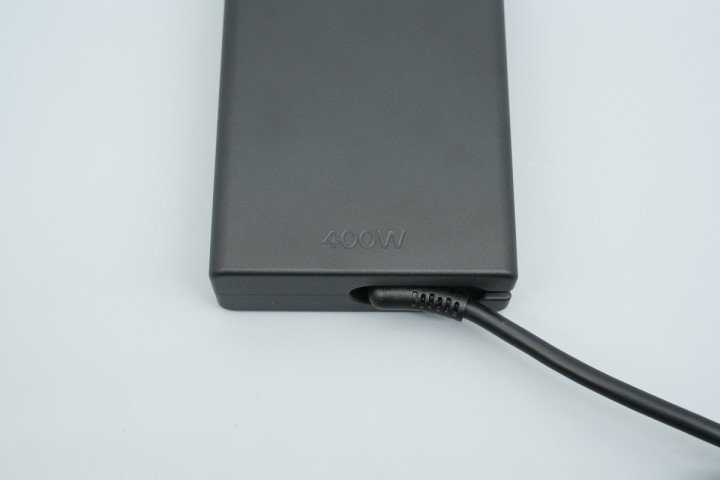

另一端边缘瞎想有400W字样，直不雅标明电源的最大输出功率。

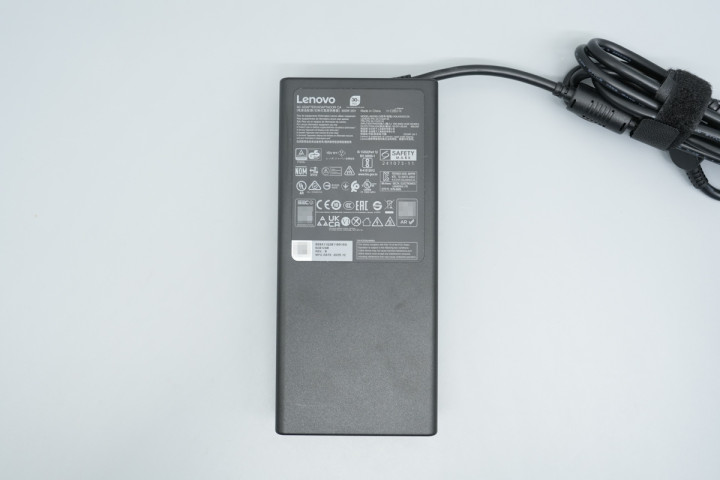

底部贴有电源适配器铭牌。

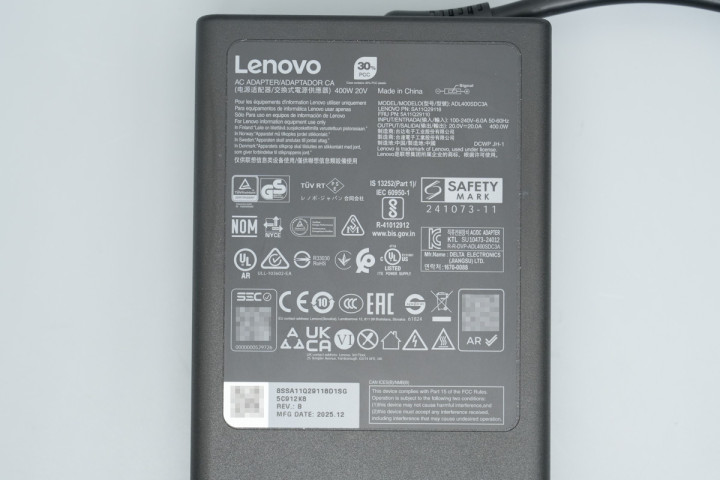

产物铭牌特写

型号：ADL400SDC3A

输入：100-240V~50/60Hz 6.0A

输出：20.0V⎓20.0A 400.0W

制造商：台达电子工业股份有限公司

产物通过了CCC、CE、EAC、UKCA、UL、NOM、NYCE、GS、PSE、CP等多项安规认证和VI级能效认证，放荡全球绝大多数国度和地区的使用需求。

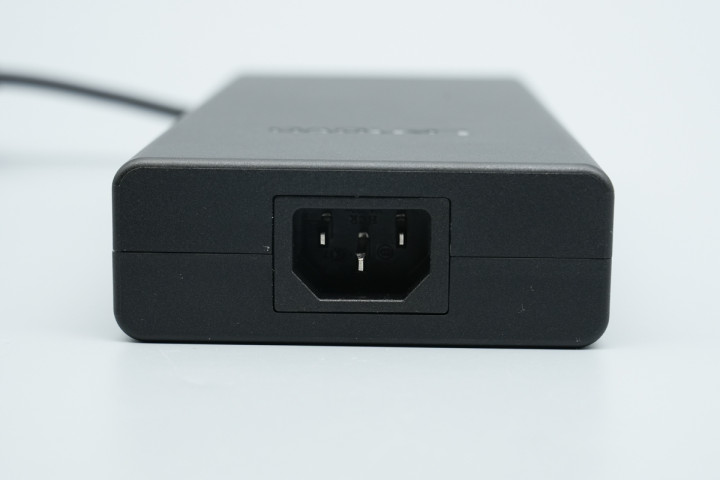

电源输入端设有品字接口。

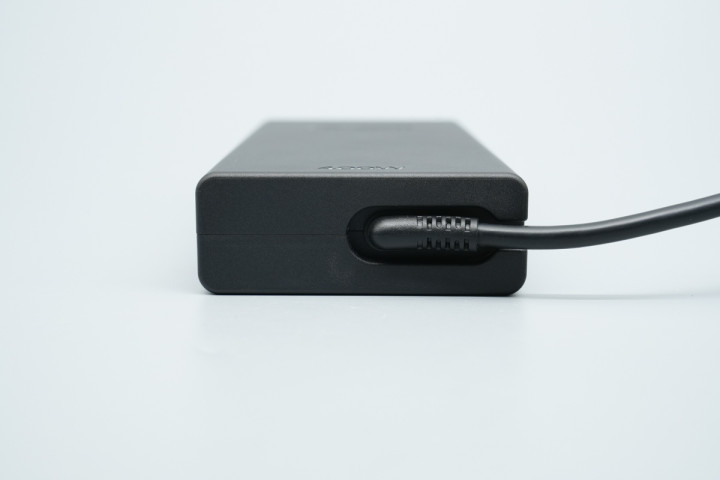

另一端输出线缆连结处设有凹槽，既能很好保护线缆，同期电源扬弃在一些短促边际也更便捷。

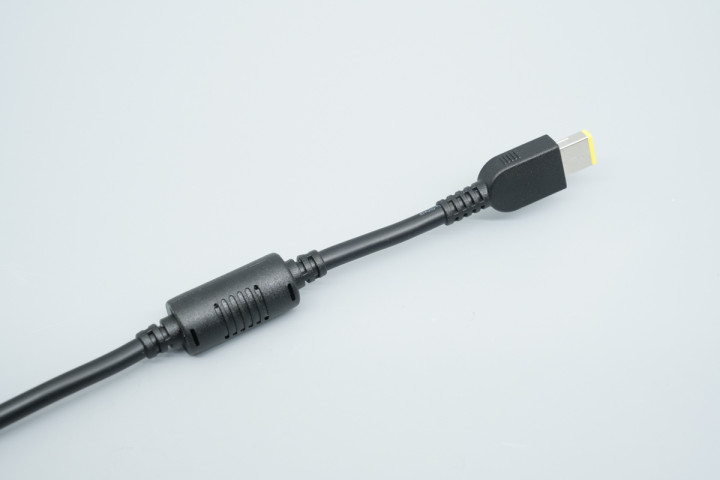

输出线缆作念了抗弯折保护瞎想，此外线身上还设有屏蔽磁环，保证电源更好输出。

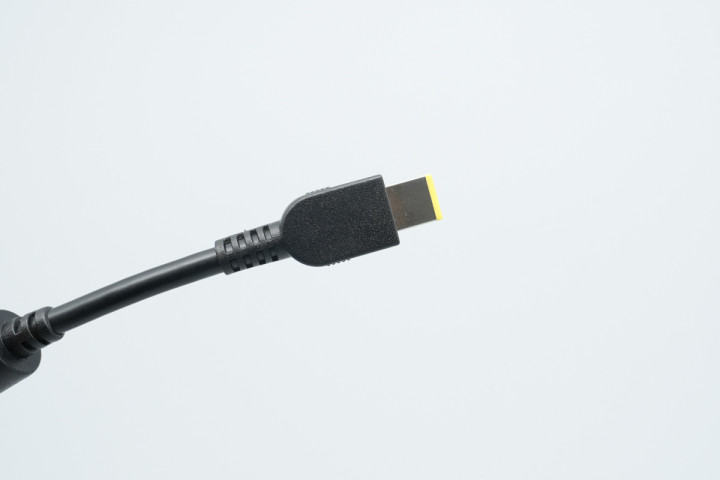

方口线端子外壳磨砂，两侧设有凸齿，便捷用户插拔。

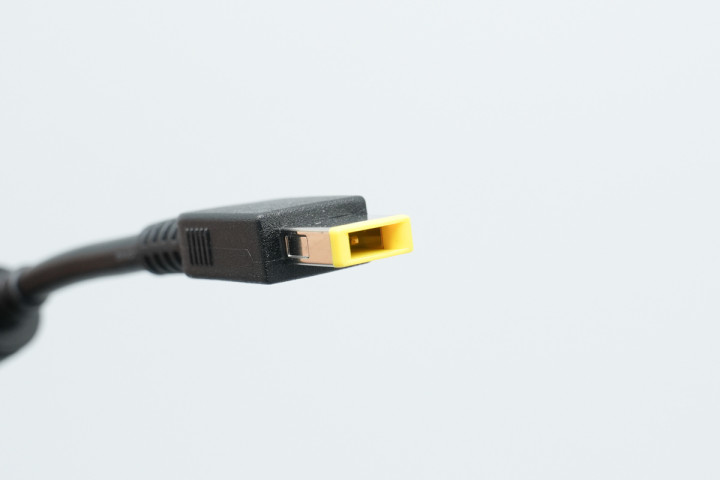

方口线端子特写。

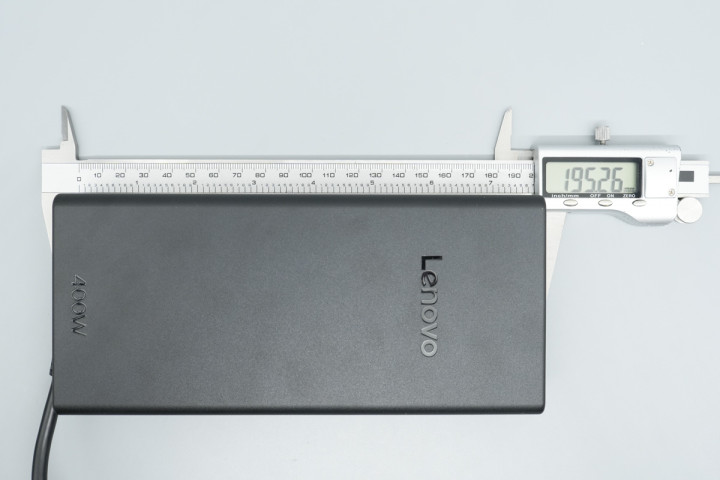

实测期许400W电源适配器机身长度为195.26mm。

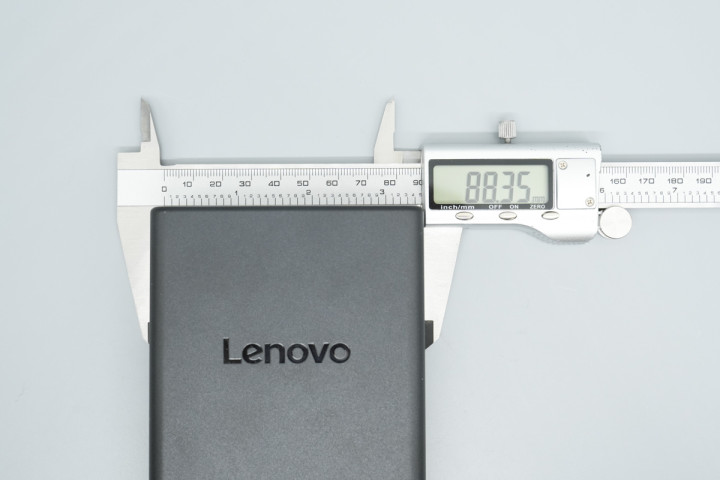

宽度为88.35mm。

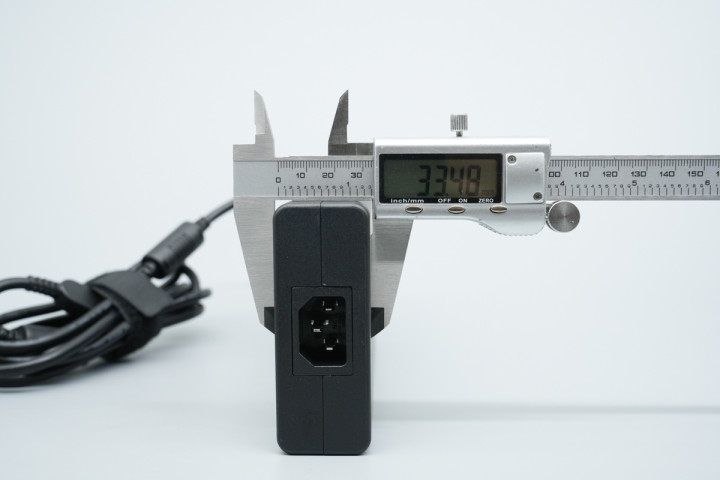

厚度为33.48mm。

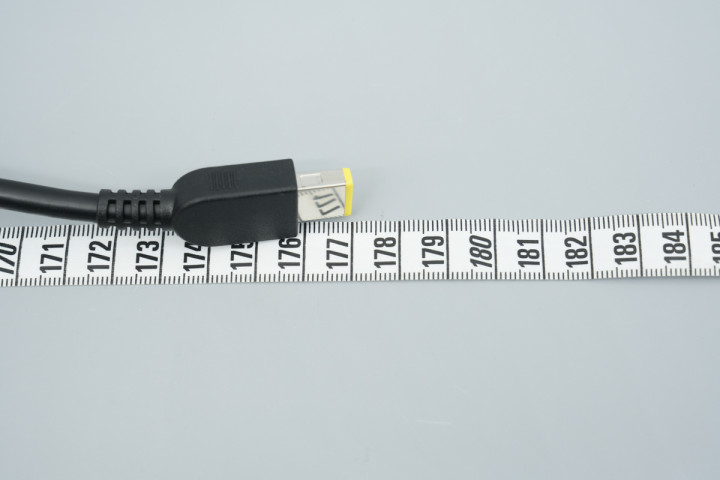

输出线缆长度约为177cm。

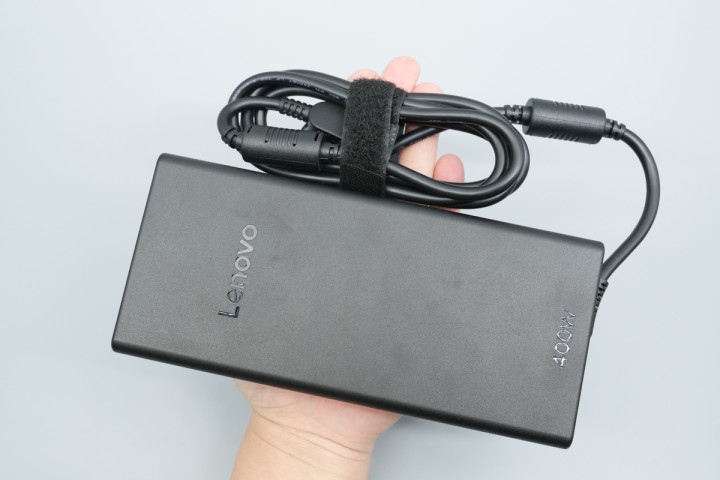

产物拿在手上的大小直不雅感受。

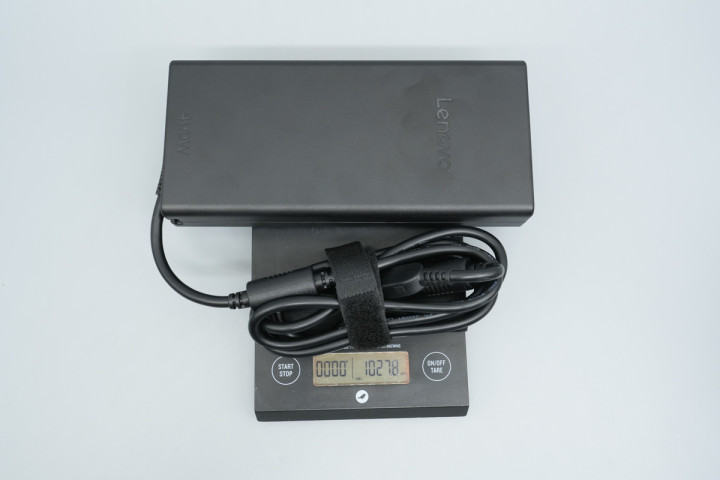

另外测得电源机身带线分量约为1028g。

期许400W电源适配器拆解

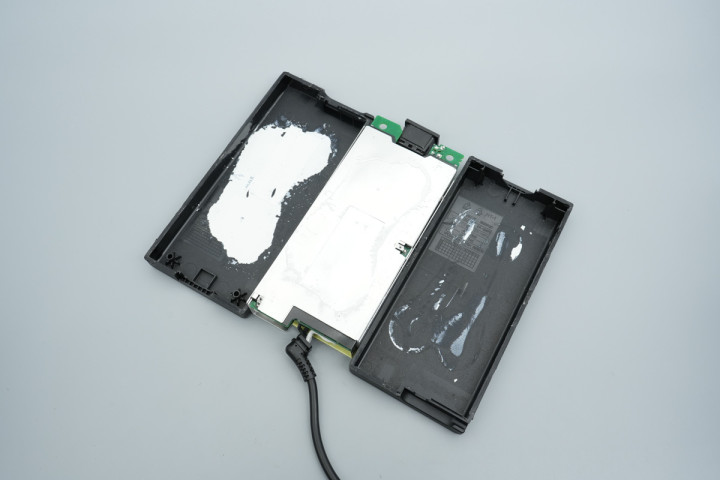

延侧身将电源外壳切割开，壳体内侧打胶用于对里面模块进行加固。

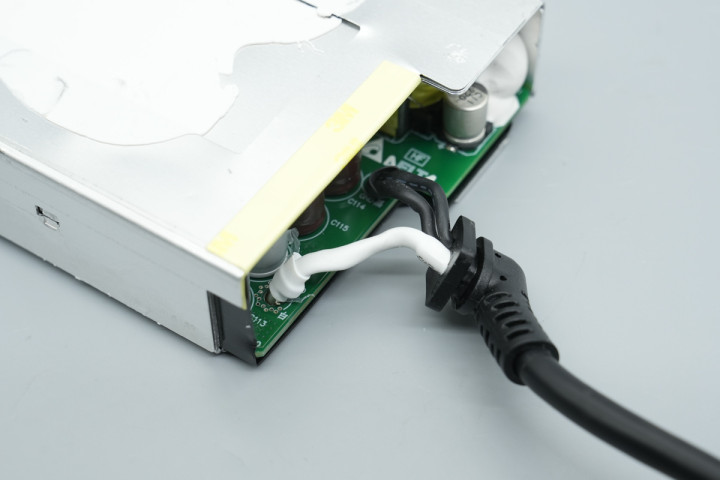

输出线缆里面导线与模块冷压端子焊合，况兼外衣热缩管绝缘。

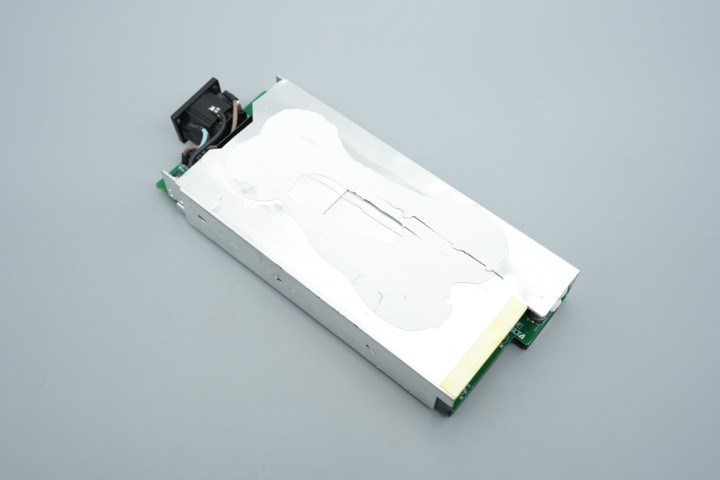

将输出线缆离别，模块统统遴荐大型金属散热板包裹。

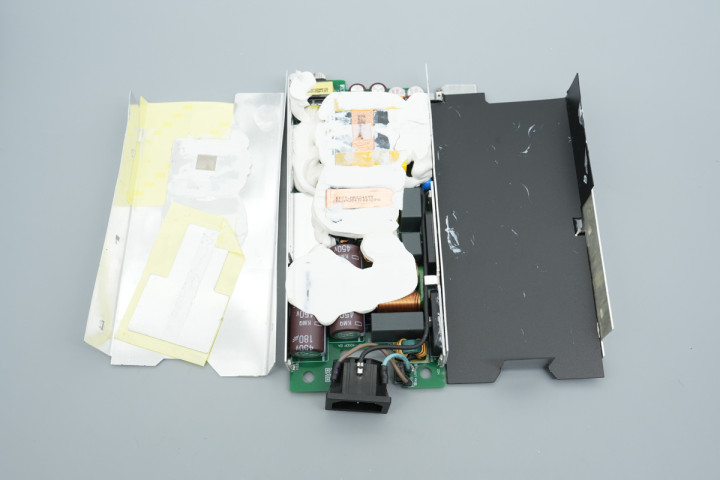

将散热板拆下，内侧通过粘贴绝缘胶带以及麦拉片进行阻遏绝缘。PCBA模块两侧稀奇加装散热板为整流桥、等器件散热，此外正、后面还浩繁填充白胶。

将模块两侧散热板拆下，并将白胶清算掉。

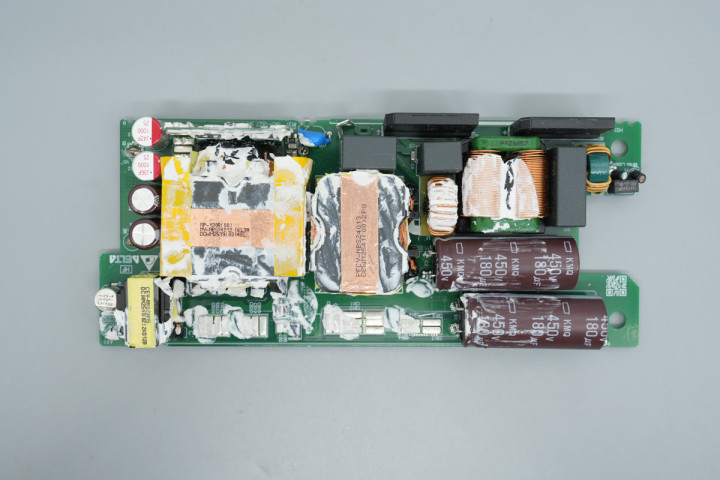

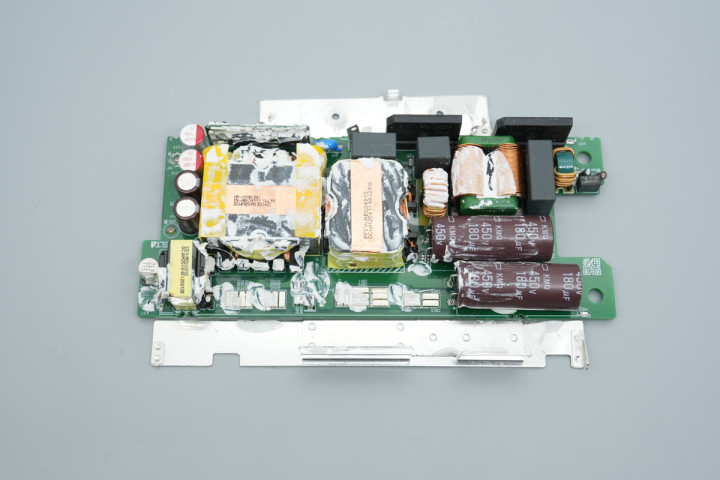

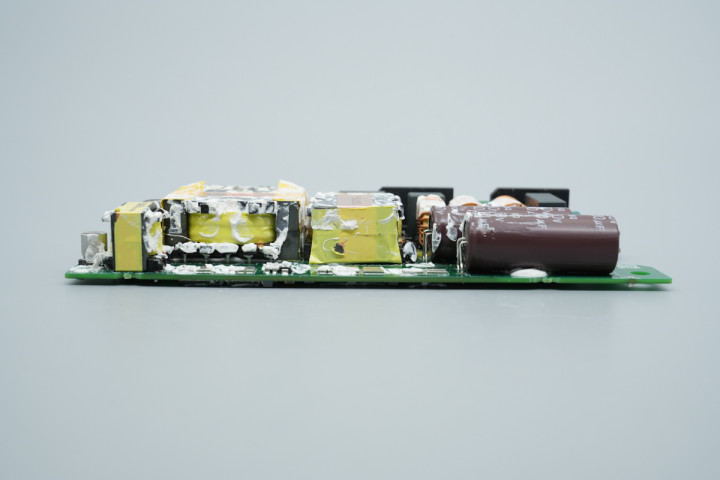

PCBA模块正面一览，从右到左设有保障丝、共模电感、整流桥、滤波电感、PFC升压电感、变压器等器件，其中一侧对应主板后面PFC开关管、PFC整流管以及LLC开关管处贴有小金属块扶助散热。

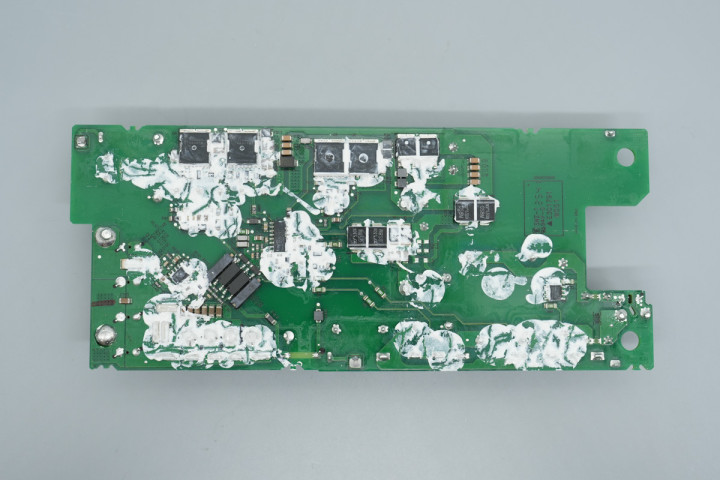

主板后面设有X电容放电芯片、电源主控芯片、PFC开关管、PFC整流管、LLC开关管、光耦以及运放等器件。

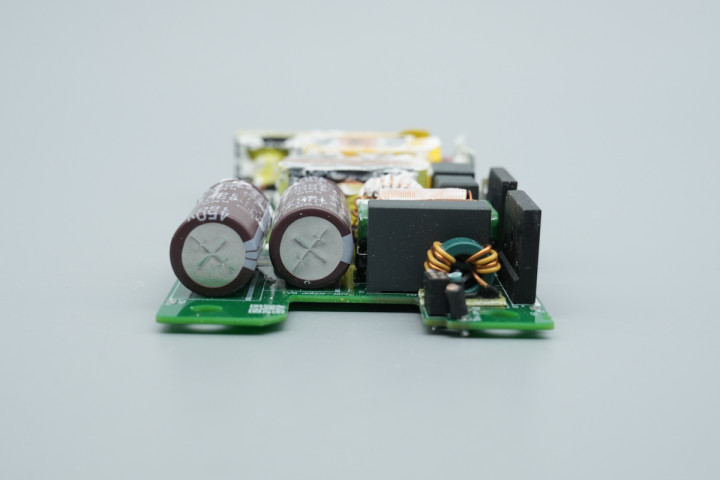

PCBA模块输入端一览，设有延时保障丝、安规X2电容、共模电感、整流桥以及高压滤波电解电容等器件。

主板中心区域设有薄膜滤波电容、滤波电感、PFC升压电感以及变压器等器件。

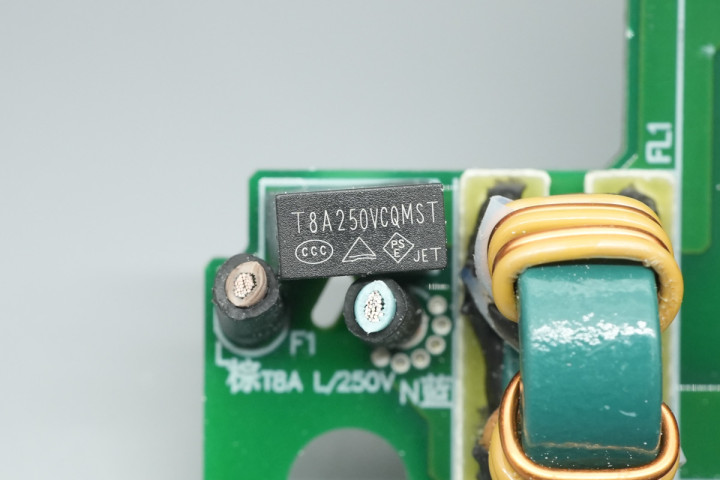

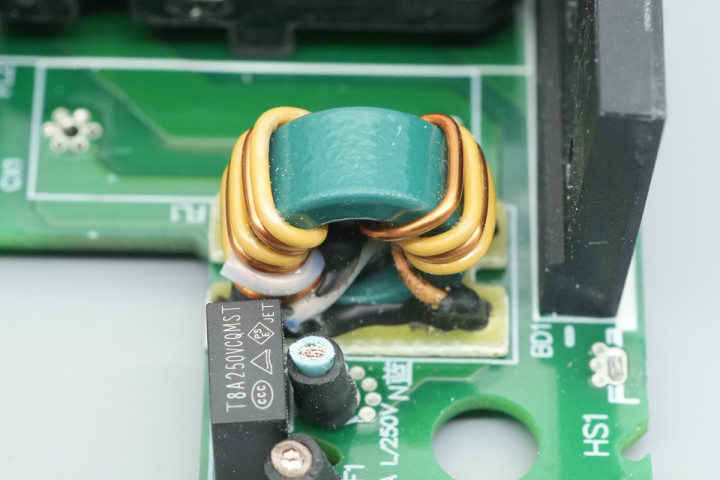

保障丝特写，规格为8A250V。

支配设有一颗共模电感用于滤除EMI打扰，电感底部设有电木板以及打胶加固。

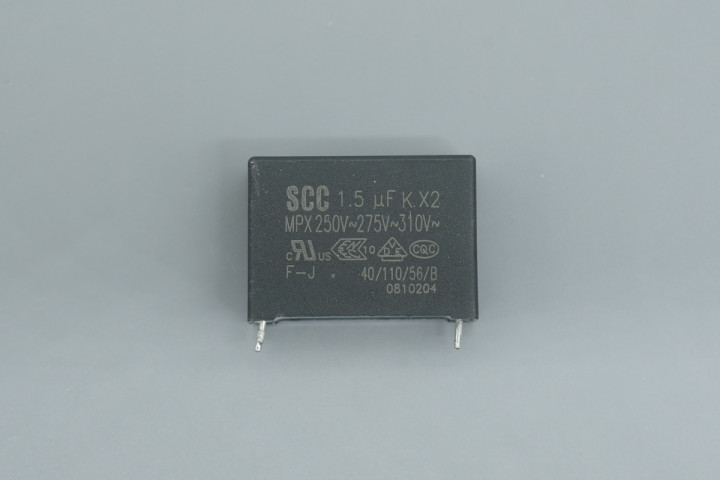

安规X2电容来自SCC实全电子，规格为1.5μF。

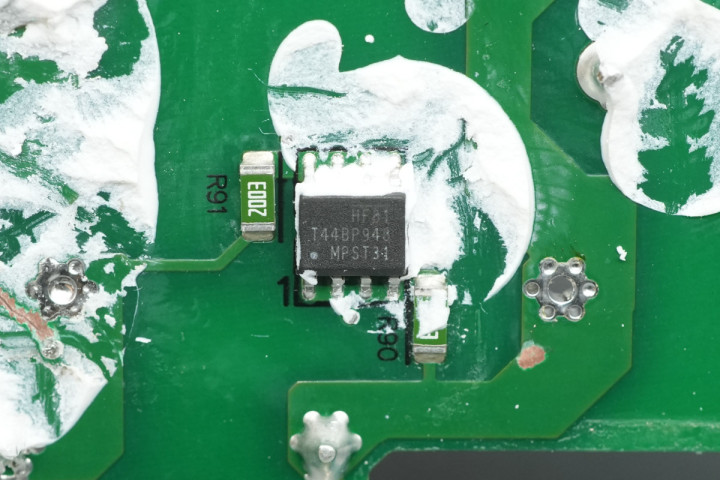

X电容放电芯片来自MPS芯源系统，型号HF81，这是一款立异型两头子IC，可以自动为X电容放电，同期幸免产生功耗并使电源稳健安全尺度，遴荐SOIC8封装。

另一颗共模电感遴荐扁铜线绕制。

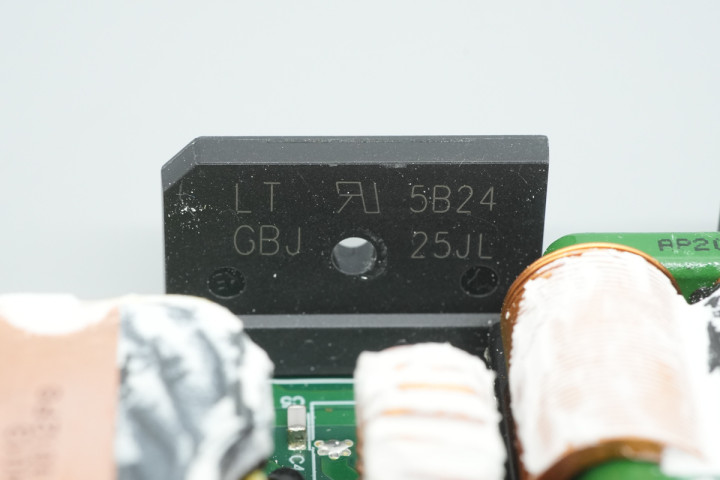

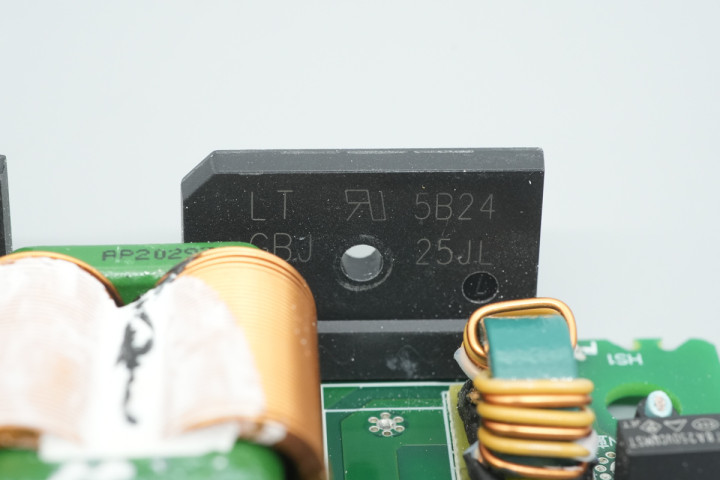

整流桥来自光宝，型号GBJ25JL，为低压降整流桥，规格为600V 25A，遴荐GBJ封装。

另一颗整流桥料号磋议。

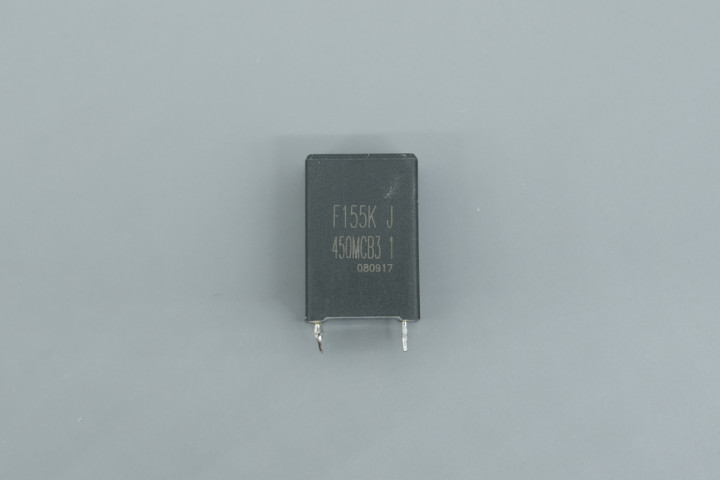

薄膜滤波电容特写，规格为1.5μF450V。

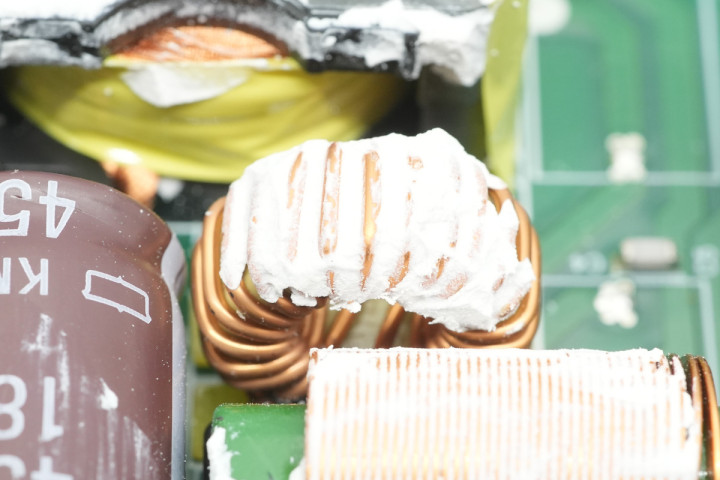

滤波电感特写。

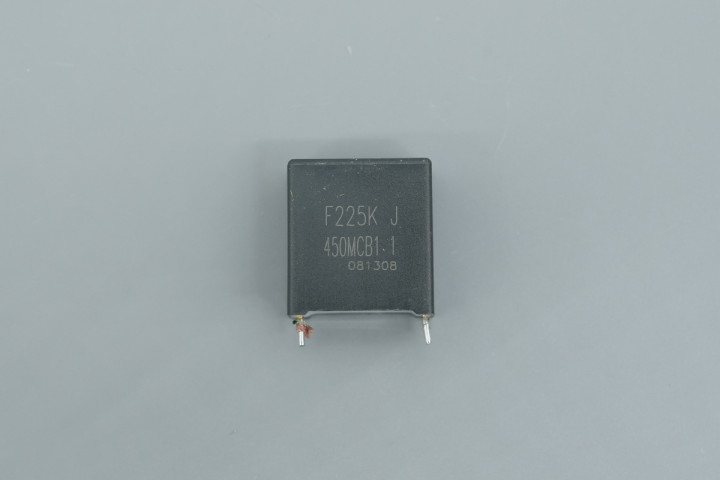

另一颗薄膜滤波电容规格为2.2μF450V。

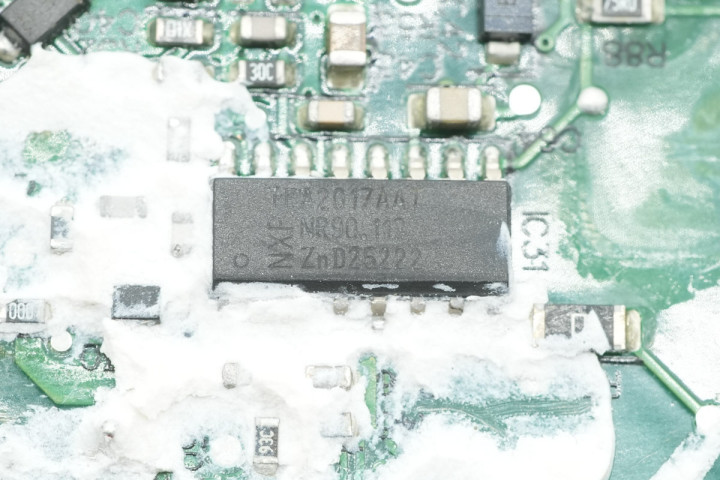

低级主控芯片来自恩智浦，型号为TEA2017AAT，是一款数字化可竖立LLC和PFC组合界限器，用于高效谐振电源。芯片包括LLC和PFC界限器功能。PFC经竖立可在DCM/QR、CCM固定频率或支抓整个操作形态的多形态下运转，优化PFC成果。

芯片里面集成高压启动和X电容放电，里面集成驱动器，可平直驱动高压上管，无需外置驱动器。PFC可竖立为DCM/QR，DCM/QR/CCM羼杂形态和CCM固定频率三种运转形态，放荡不同功率应用需求。

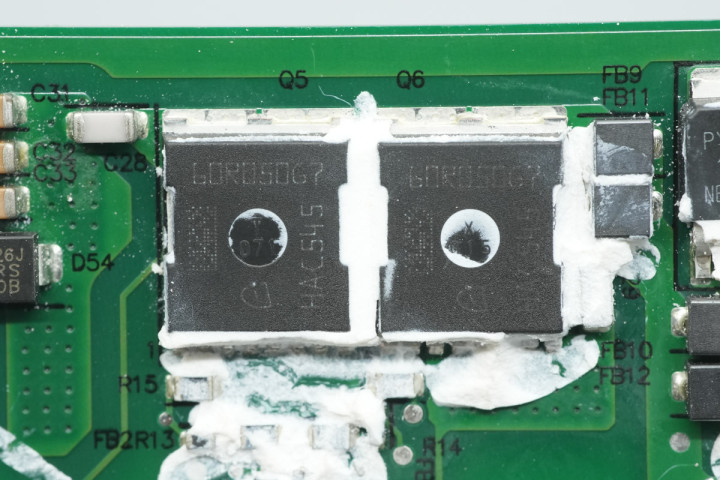

PFC开关管来自英飞凌，型号IPT60R050G7，真钱投注app为CoolMOS G7系列，NMOS，耐压650V，导阻50mΩ，遴荐HSOF-8封装。

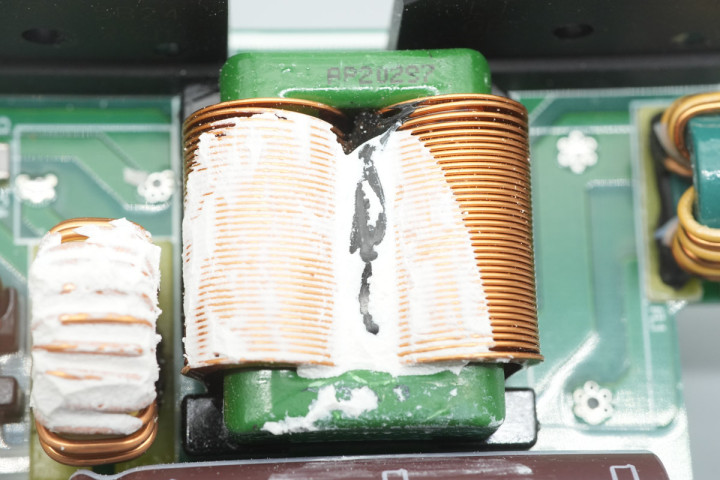

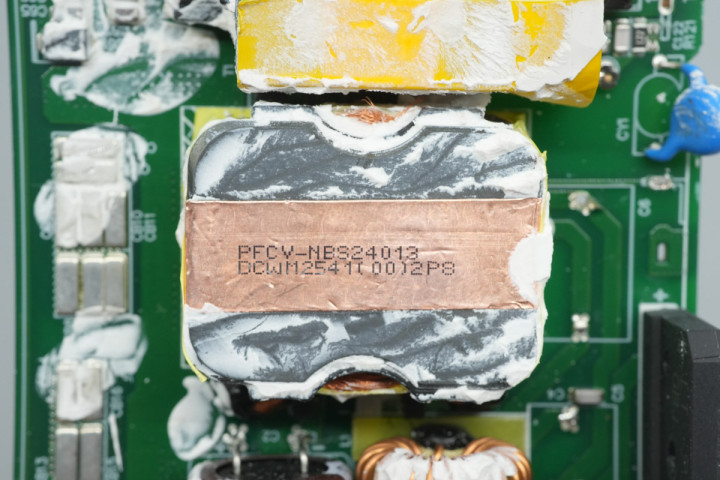

PFC升压电感特写。

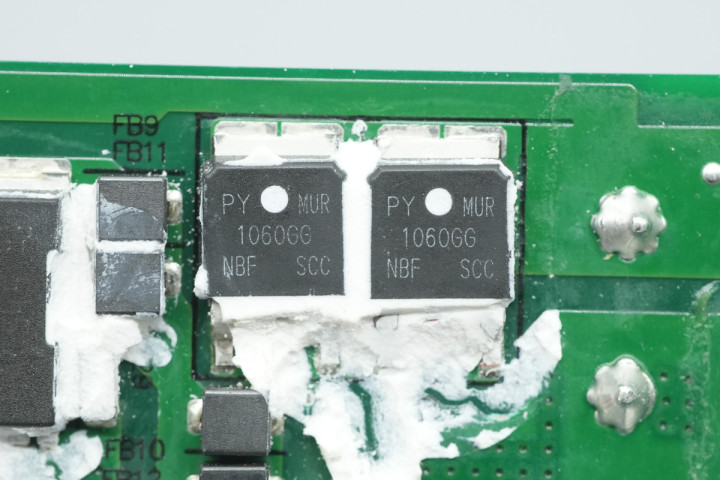

PFC整流管来自平伟，型号MUR1060GG，遴荐TO252封装。

旁路二极管来自扬杰，型号GS8M，规格为1000V 8A，遴荐SMC封装。

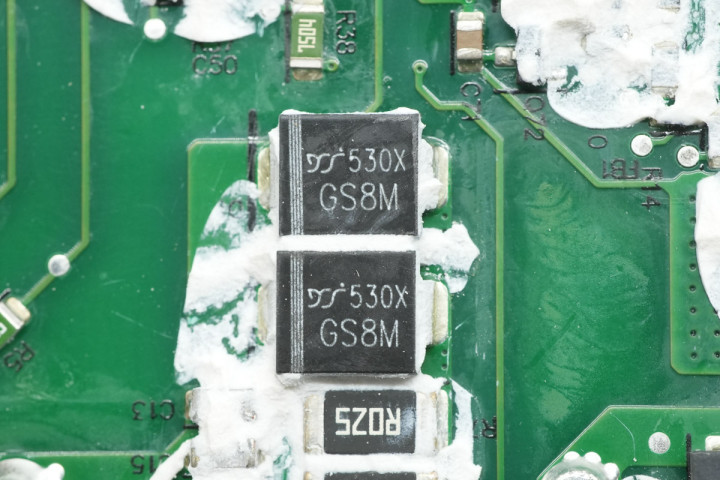

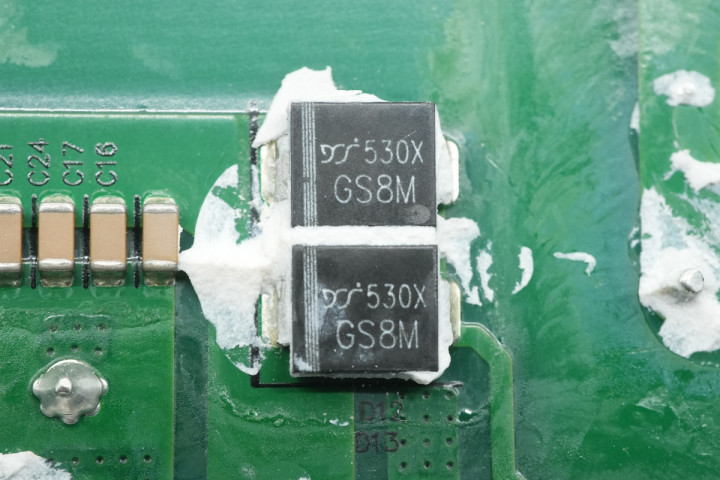

另外两颗保护二极管亦然遴荐扬杰GS8M，支配还设有取样电阻。

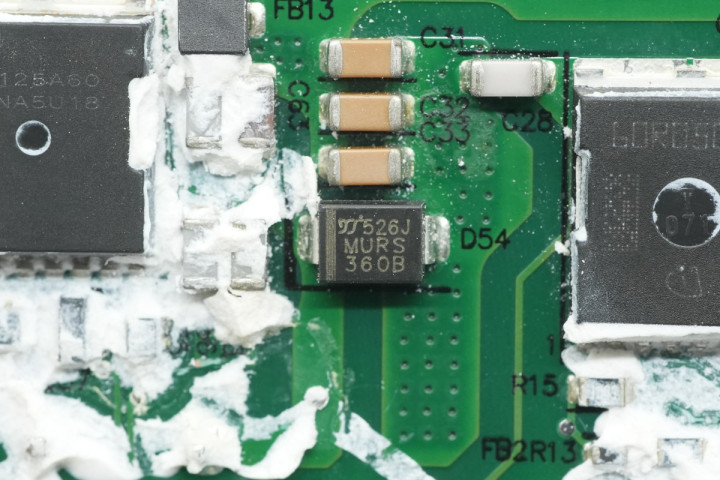

超快规复二极管来自扬杰，型号MURS360B，规格为600V 3A，遴荐SMB封装。

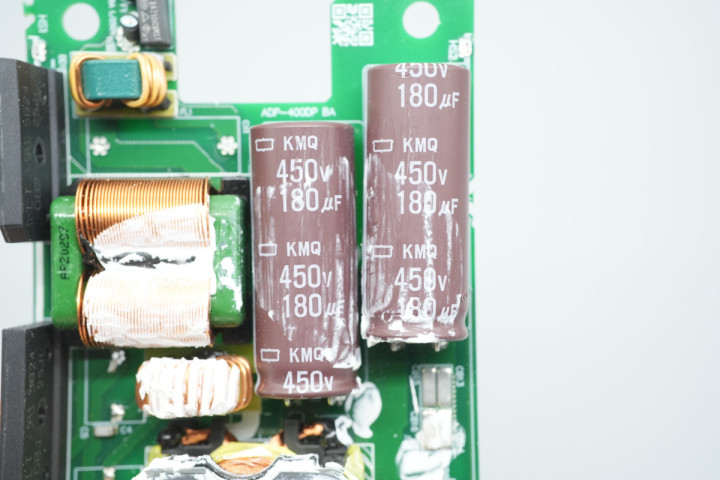

两颗高压滤波电解电容来自贵弥功，规格均为450V180μF。

MLCC电容与高压电容并联滤波。

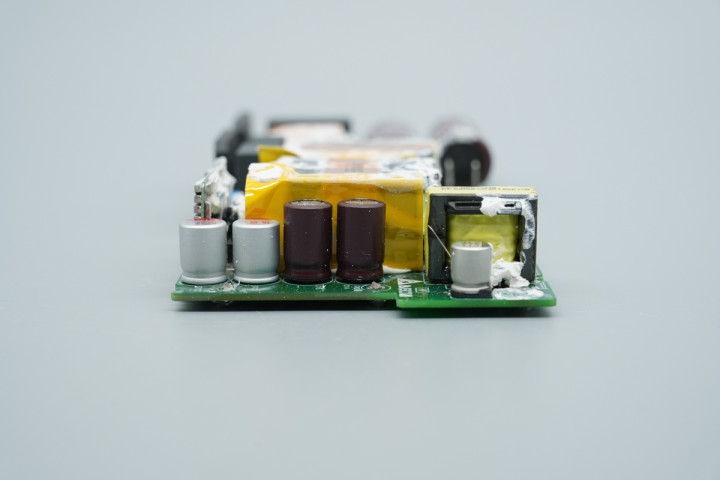

另一端边缘设有谐振电感、滤波电容等器件，左侧还焊合有同步整流小板。

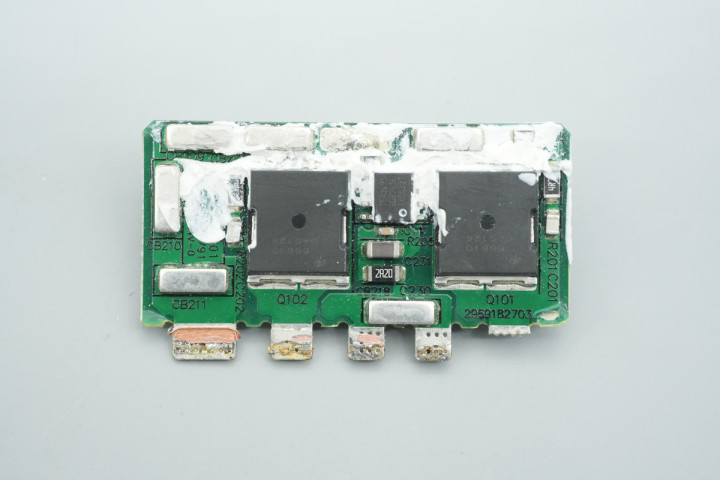

将同步整流小板拆下，板子一面设有同步整流界限器以及同步整流管。

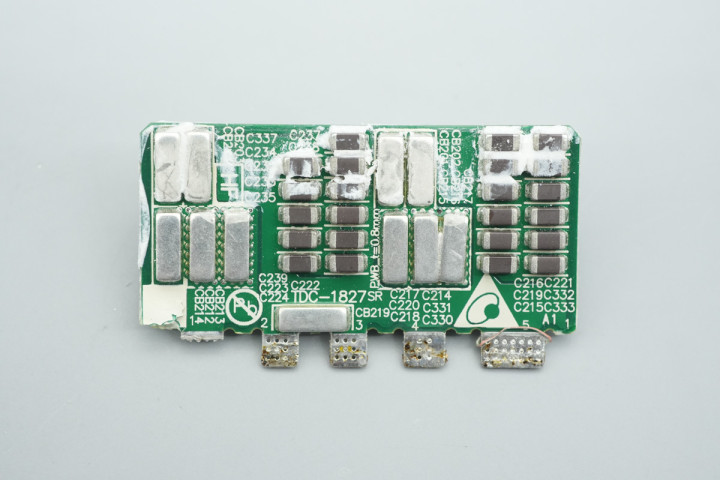

另一面设有多颗MLCC电容，此外小板两面也齐贴有多块小金属块扶助散热。

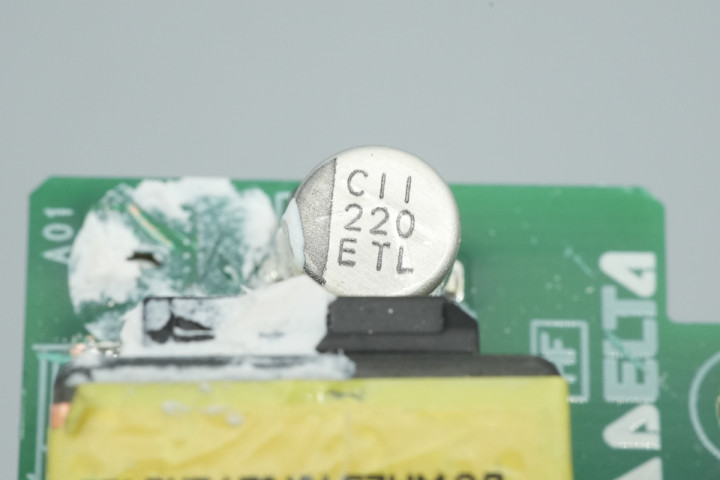

滤波电容规格为220μF25V。

谐振电感特写。

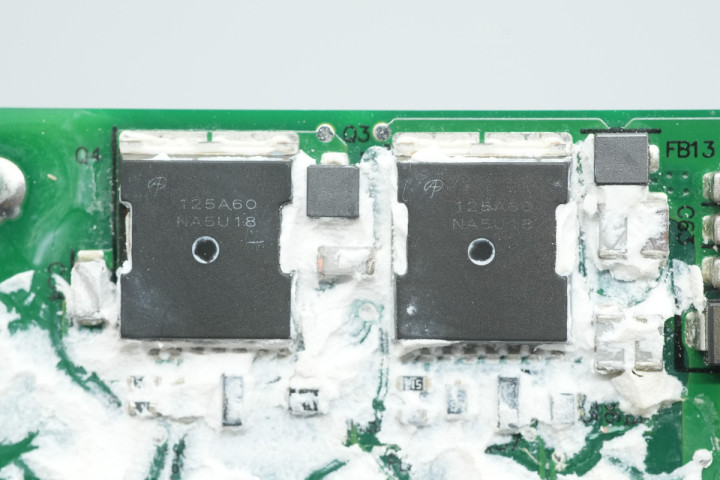

LLC开关管来自AOS万国半导体，型号AOTL125A60，NMOS，耐压700V，导阻125mΩ，遴荐TOLL封装。

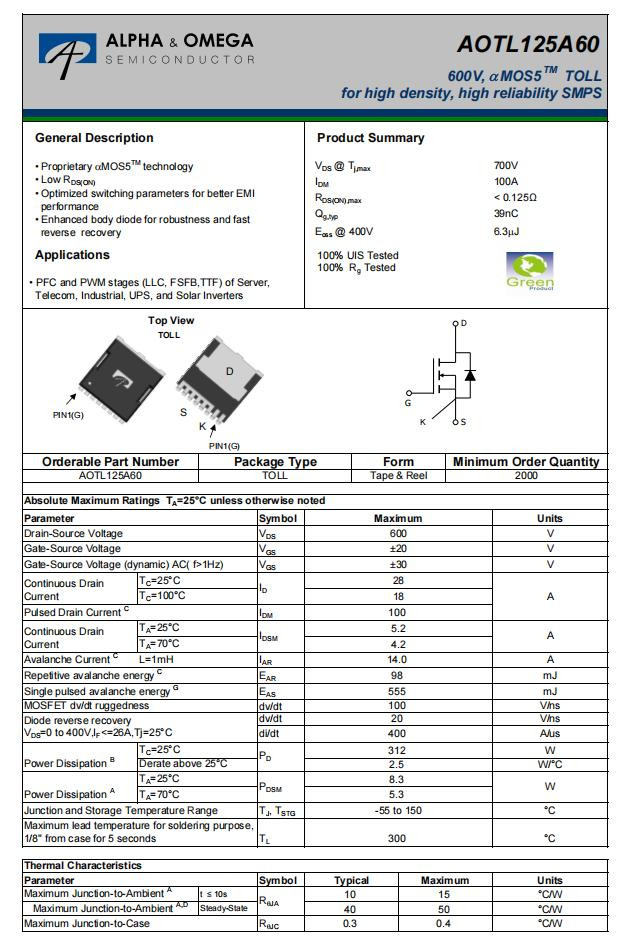

AOS万国半导体AOTL125A60贵寓信息。

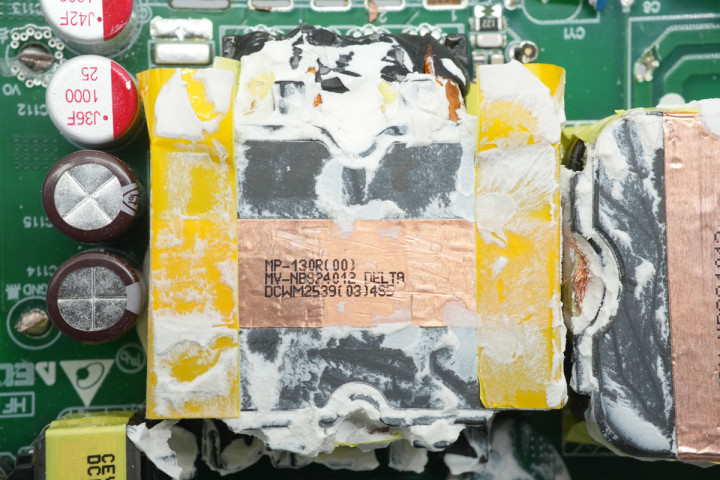

变压器特写。

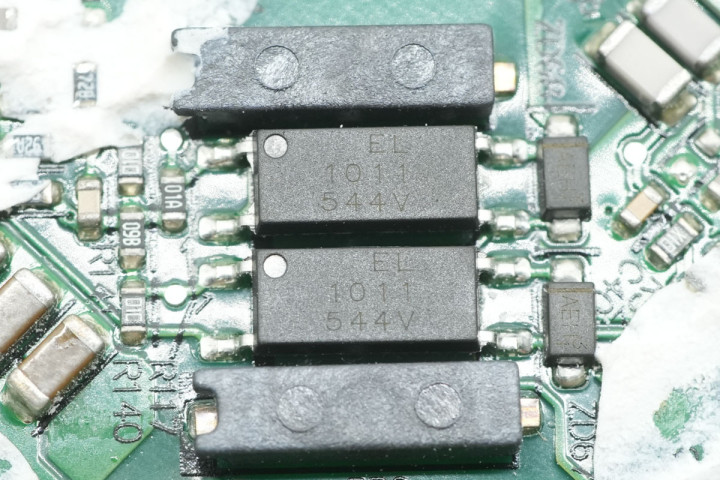

亿光EL 1011光耦特写，用于输出电压响应，两侧焊合塑料支架撑抓。

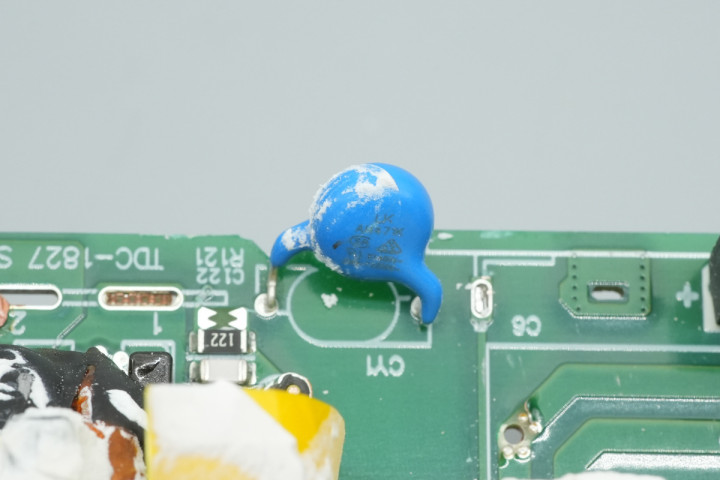

蓝色Y电容特写。

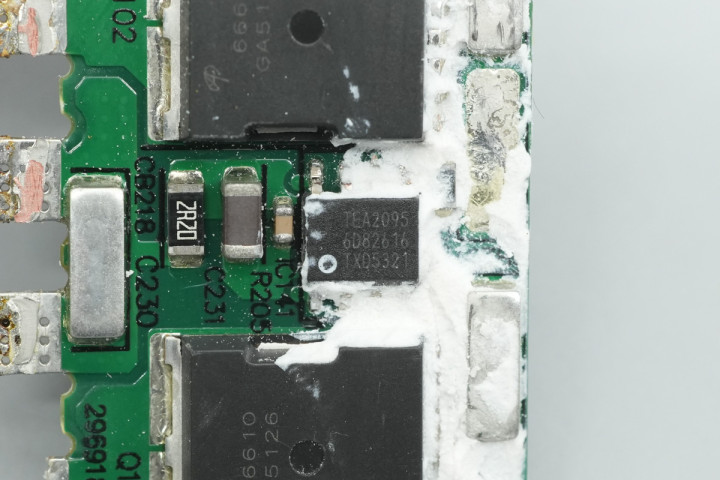

同步整流界限器来自恩智浦，型号TEA2095，是一颗双路同步整流界限器，内置两个驱动器，可以同期驱动两个同步整流管，并支抓清静责任，适用于LLC谐振电源使用，遴荐SO8封装。

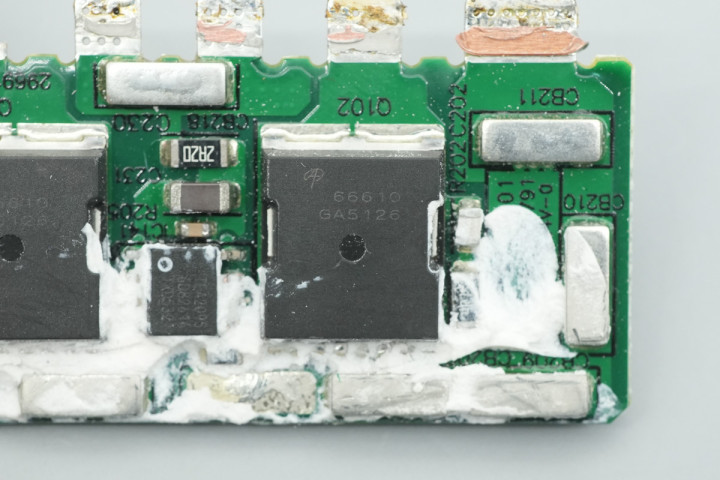

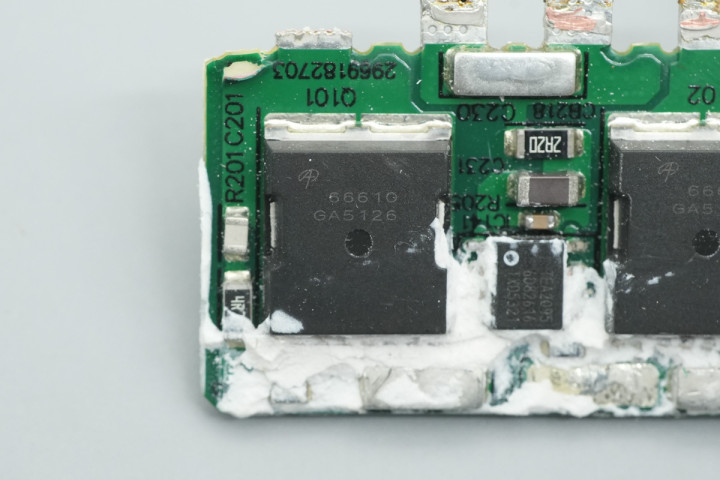

同步整流管来自AOS万国半导体，型号AOTL66610，NMOS，耐压60V，导阻1.2mΩ，遴荐TOLLA封装。

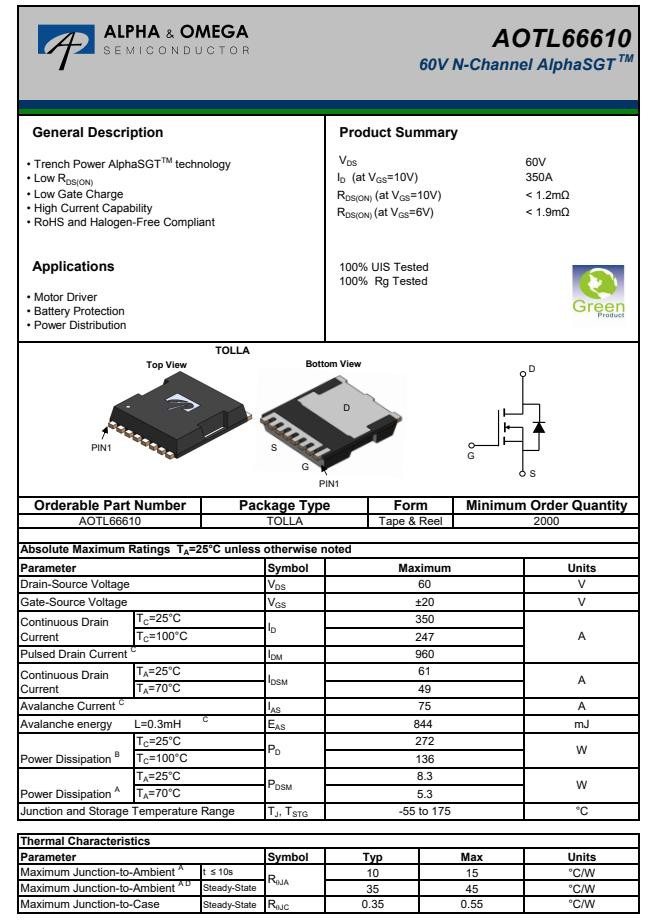

AOS万国半导体AOTL66610贵寓信息。

另一颗同步整流管料号磋议。

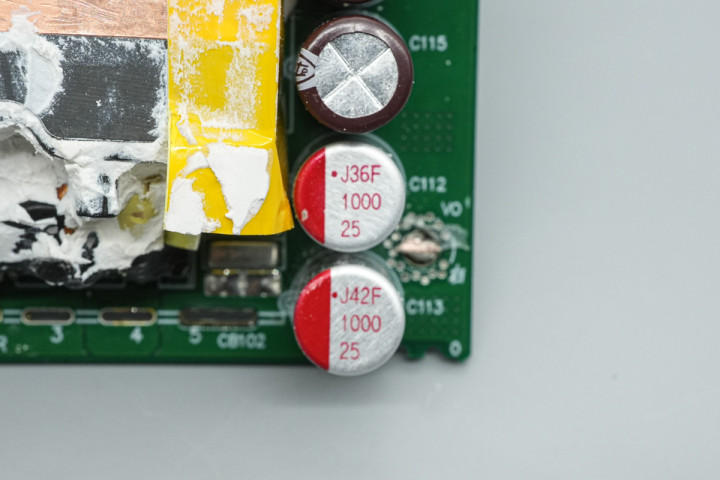

两颗输出滤波固态电容规格为25V1000μF。

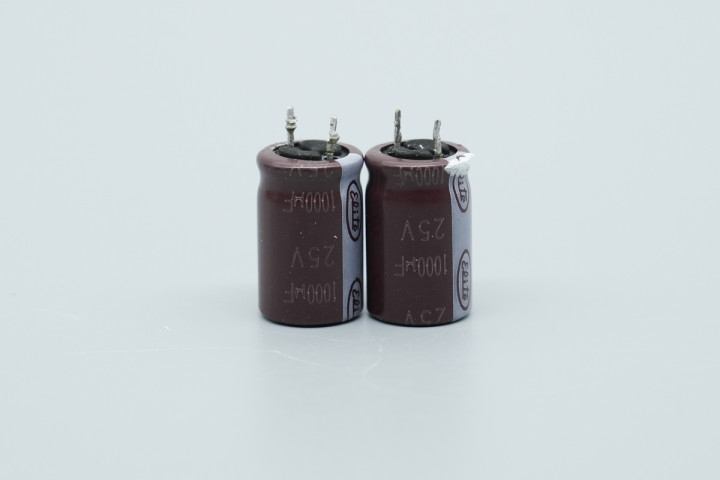

另外两颗滤波电容来自ELITE金山，规格均为25V1000μF。

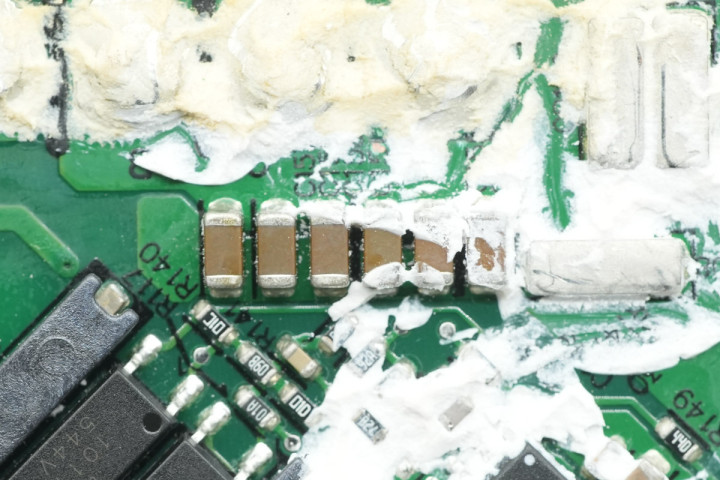

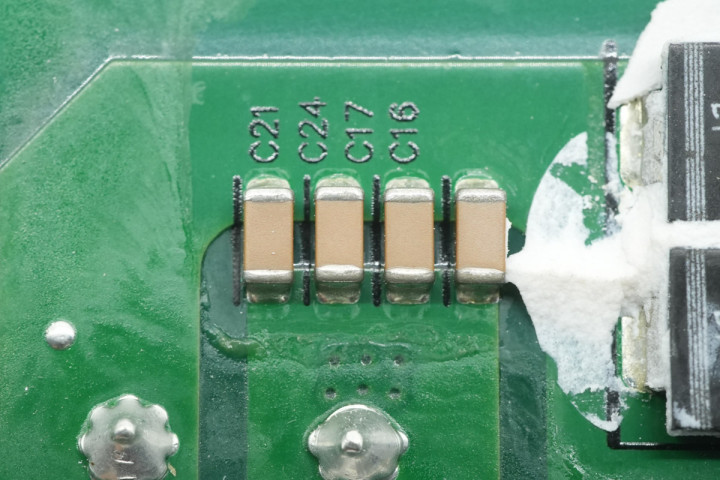

MLCC电容用于输出滤波。

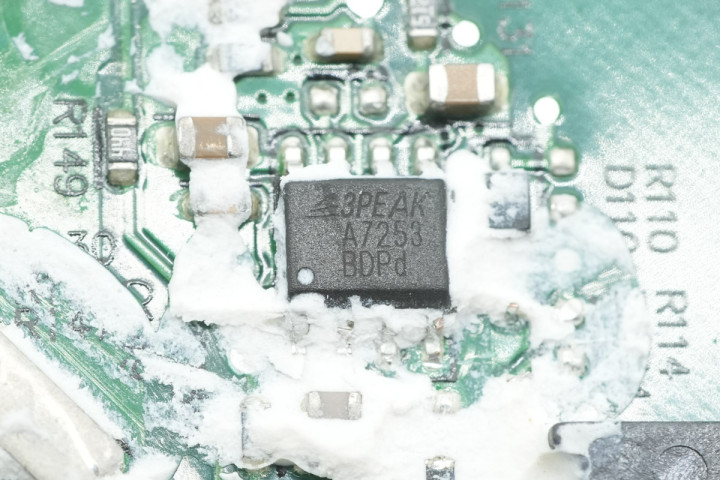

运放来自3PEAK想瑞浦，型号TPA7253，器件集成了一个双路运算放大器和一个固定的2.5V并联电压基准源，常用于电源的界限电路中，遴荐SOP8封装。

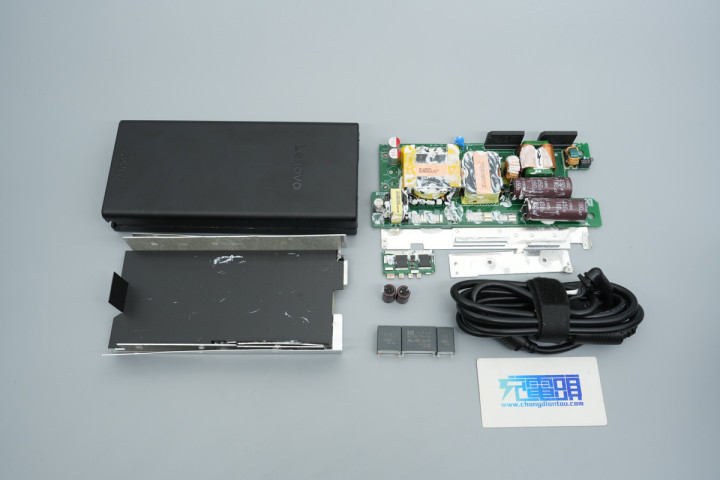

一起拆解一览，来张全家福。

充电头网拆解转头

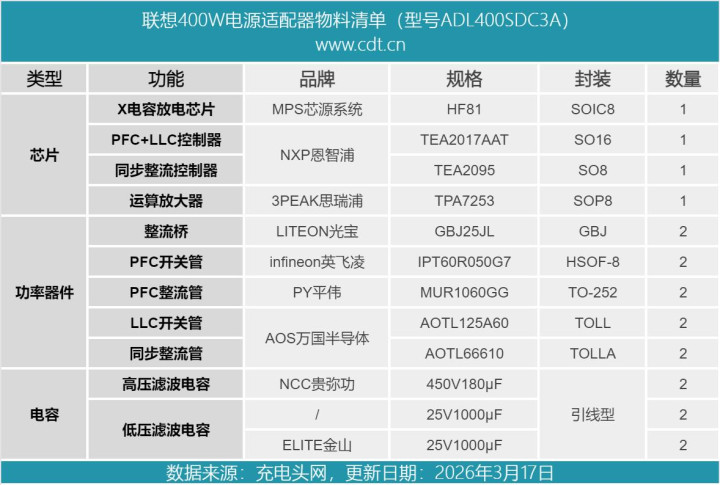

临了附上期许400W电源适配器的中枢器件清单，便捷群众查阅。

期许400W电源适配器看成一款面向极致性能需求的大功率电源产物，延续了期许专科电源系列的高尺度瞎想。经典方口输出线确保了其在高功率输出场景下具备更低的构兵电阻与更高的传输褂讪性，放荡旗舰游戏本、顶级责任站永劫辰满载运转的严苛需求。

充电头网通过拆解发现，电源里面遴荐PFC+LLC高效架构，搭载恩智浦TEA2017AAT数字界限器与TEA2095同步整流界限器，互助英飞凌、AOS万国半导体等一线厂商的高性能功率器件，竣事了高效褂讪的电能诊治。

散热方面，PCBA模块被大面积金属散热板包裹，要津发烧区域稀奇竖立散热片并填充导热胶，确保电源在400W高负载下仍能保抓可靠的温升界限。

举座来看投注pp，这款电源在输出智力、兼容性、散热瞎想与安全认证方面均进展超卓，是为专科开采量身打造的万能型电源搞定有策划。
