荣耀近期推出了一款魔方万能充电器，不仅撑握荣耀120W超等快充，可为旗下Magic V6等机型快充，同期还撑握PD3.0、UFCS和会快充等，不管是为札记本提供65W PD快充，还是为其他品牌手机、平板、等成立充电，均能普通应付。

产物另一大亮点是承袭先进的氮化镓本领决策，进一步冲破体积收尾，将120W大功率输出浓缩于仅约45×45×31mm的机身之中，合座体积相较同功率产物上现象显，真的罢了了“小身材、大能量”的便携体验。底下就一谈来望望这款产物的真实作念工用料。

荣耀120W魔方万能充电器开箱

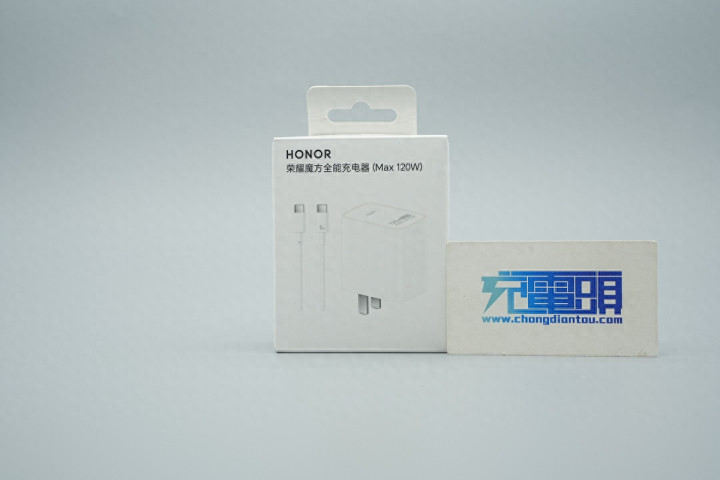

包装盒正面印有HONOR品牌、产物称号以及套装外不雅图。

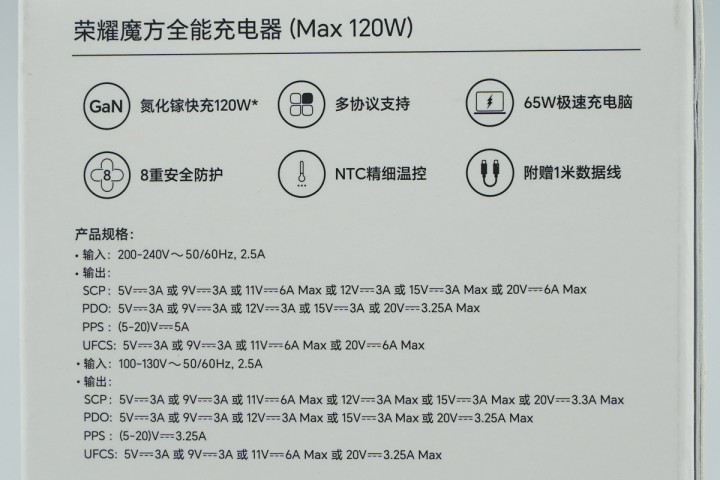

后面印有产物六大卖点、规格参数以及商家相关信息。

包装盒上参数特写，底下到产物什物展示才智再防护先容。

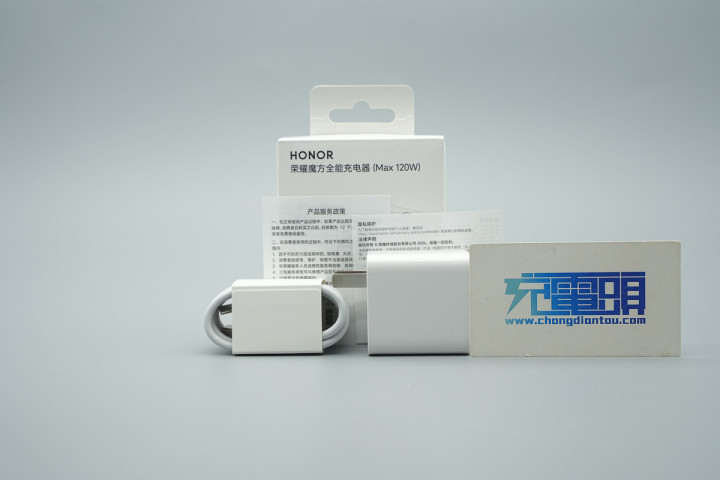

包装内含充电器、数据线、诠释书以及保修卡

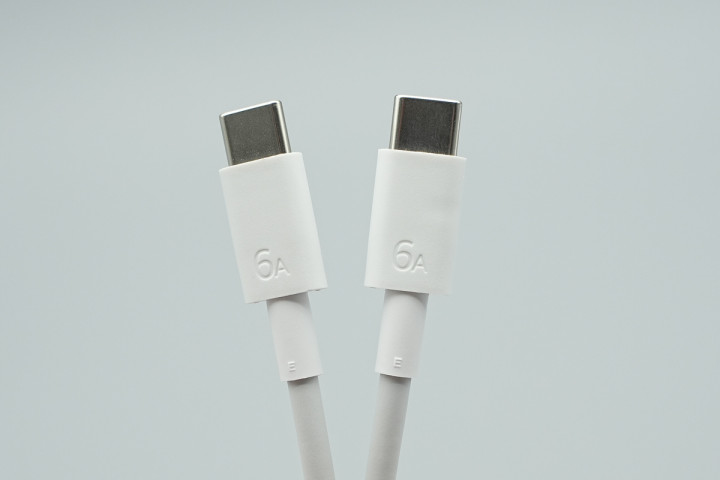

附带数据线为经典白色线估量打算，端子外壳磨砂浅易插拔，同期还估量打算有6A字样，标明可过6A大电流，不错很好适配荣耀各机型快充需求。

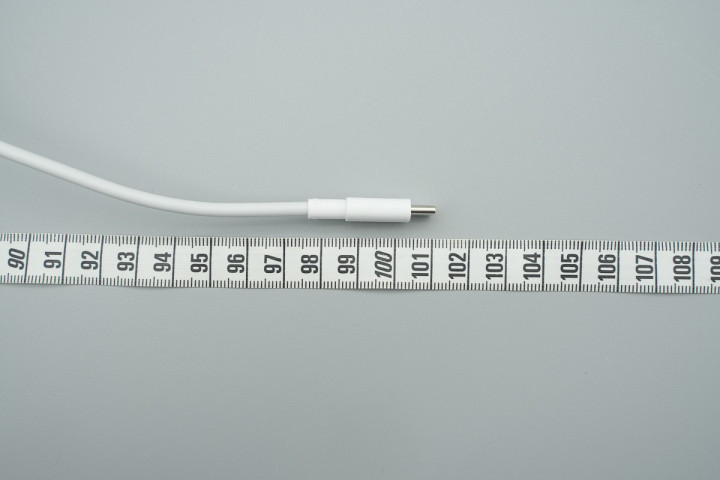

测得数据线长度约为101cm。

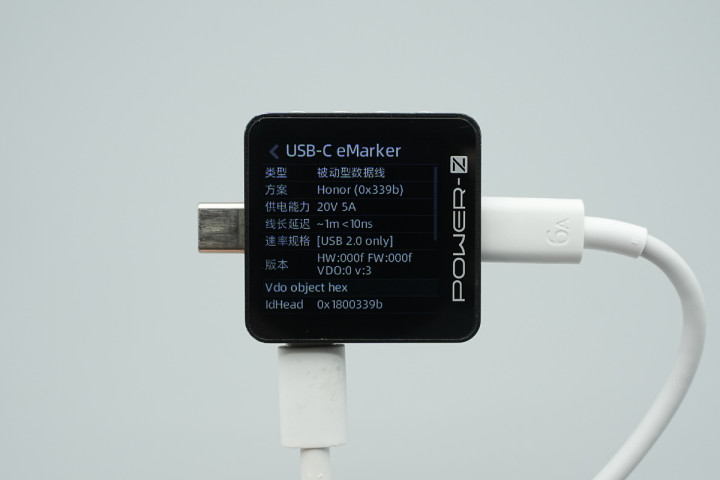

使用ChargerLAB POWER-Z KM003C测得线缆内置E-Marker芯片来自英集芯，电力传输能力为20V5A，数据传输能力为USB 2.0。

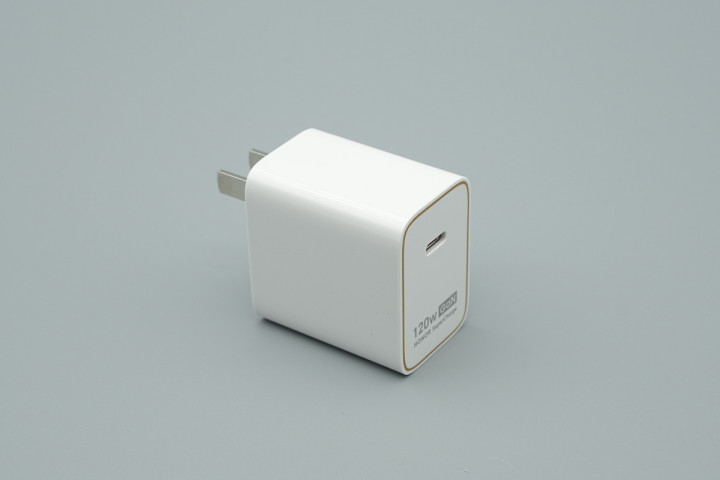

荣耀120W魔方万能充电器承袭经典白色直板机身估量打算，不外顶面角落有玫瑰金色讳饰环讳饰，加上本人作念得十单干整，合座的不雅感很好。

充电器腰围高光亮面处理，特地光滑。

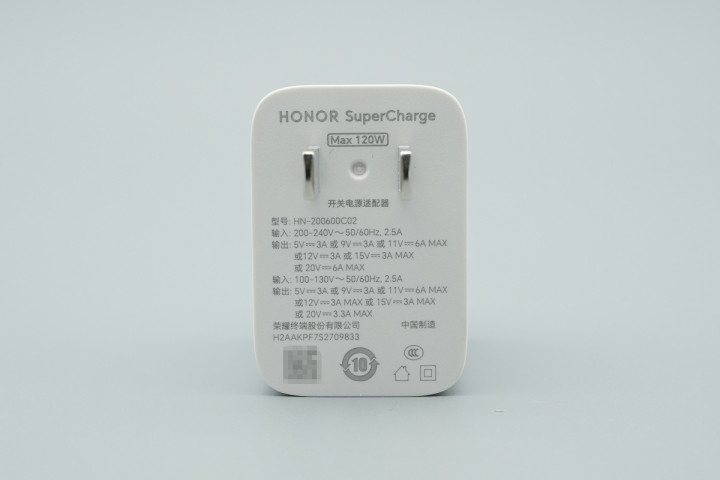

输入端外壳上印有充电器参数信息。

产物参数特写

型号：HN-200600C02

输入：200-240V~50/60Hz 2.5A

输出：5V3A、9V3A、11V6A、12V3A、15V3A、20V6A MAX

输入：100-130V~50/60Hz 2.5A

输出：5V3A、9V3A、11V6A、12V3A、15V3A、20V3.3A MAX

制造商：荣耀末端股份有限公司

产物通过了CCC认证。

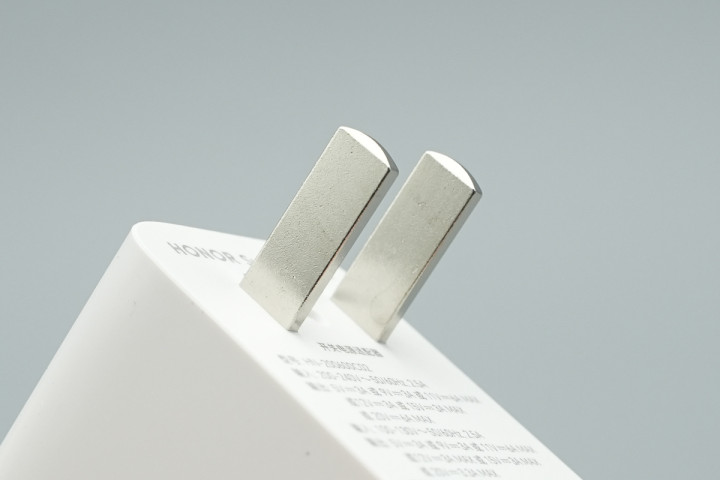

充电器配备固定式国标插脚。

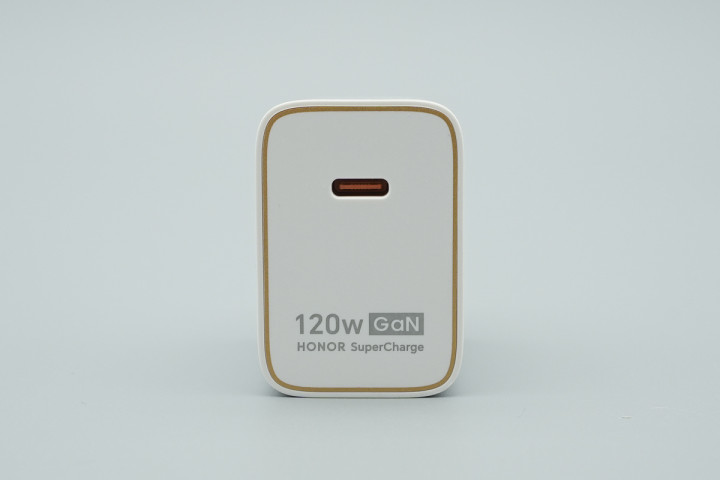

顶部角落估量打算玫瑰金色讳饰环以及印有120W GaN、HONOR SuperCharge，同期配备单USB-C接口。

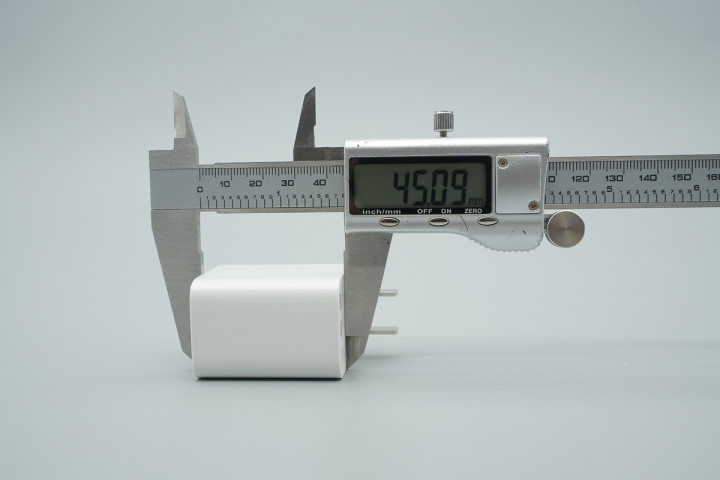

实测荣耀120W魔方万能充电器机身长度为45.09mm。

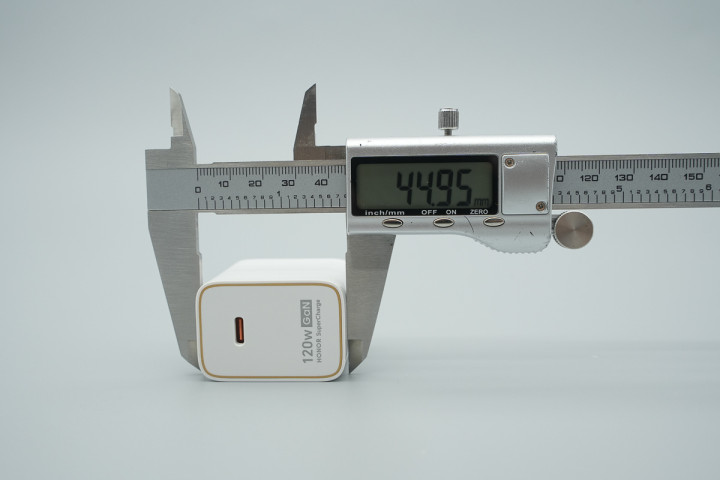

宽度为44.95mm。

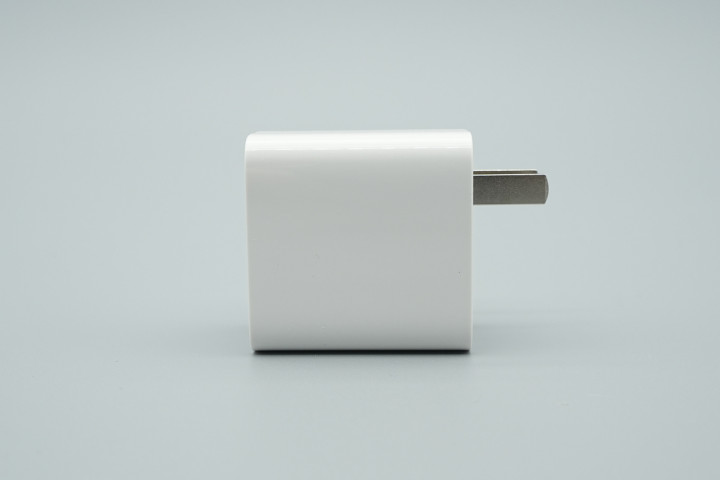

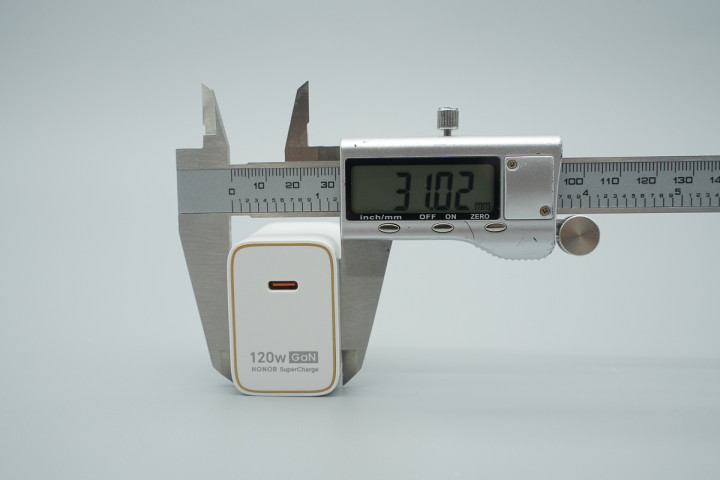

厚度为31.02mm。

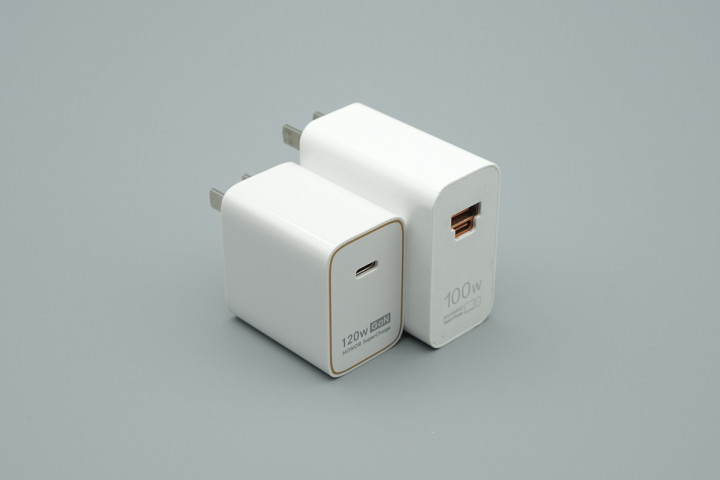

和华为100W万能充电器放在一谈对比，机身大小上现象显。

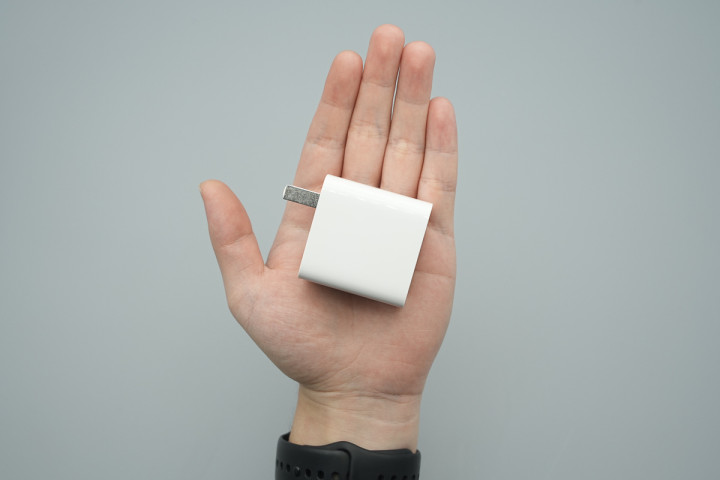

充电器拿在手上的大小直不雅感受。

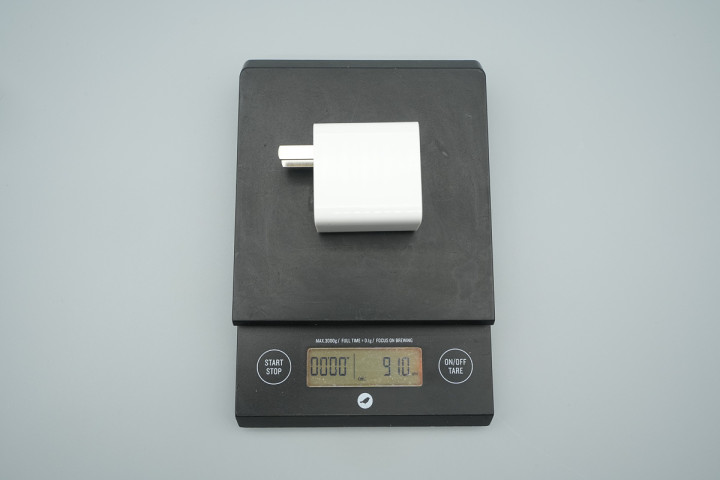

另外测得充电器分量约为91g。

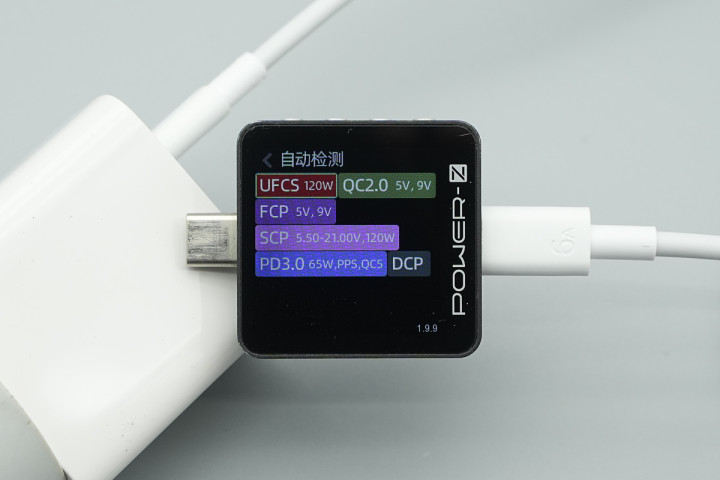

测得充电器USB-C接口撑握UFCS、QC2.0/5、FCP、SCP、PD3.0、PPS、DCP充电契约。

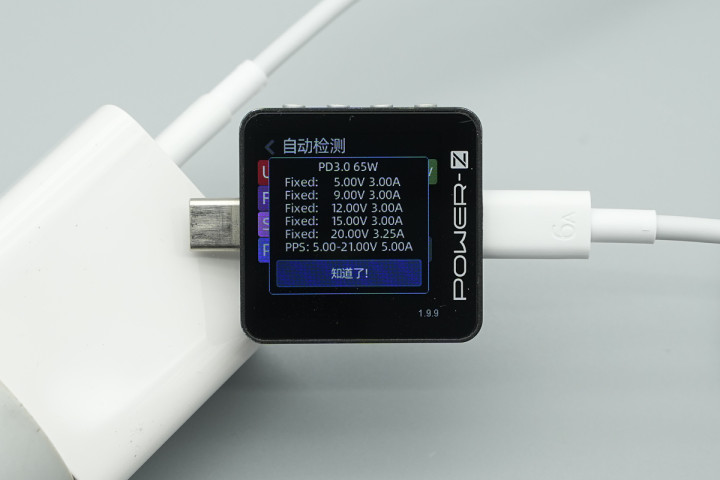

PDO报文浮现USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.35A五组固定电压档位，以及5-21V5A一组PPS电压档位。

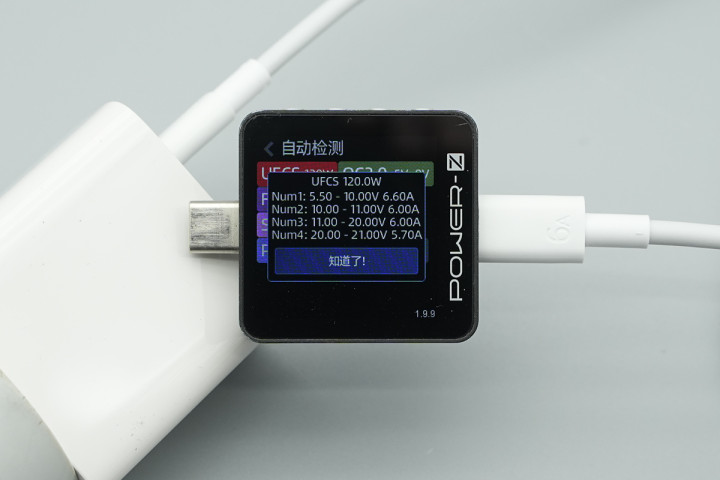

测得UFCS和会快充具备5.5-10V6.6A、10-11V6A、11-20V6A、20V-21V5.7A四组电压档位。

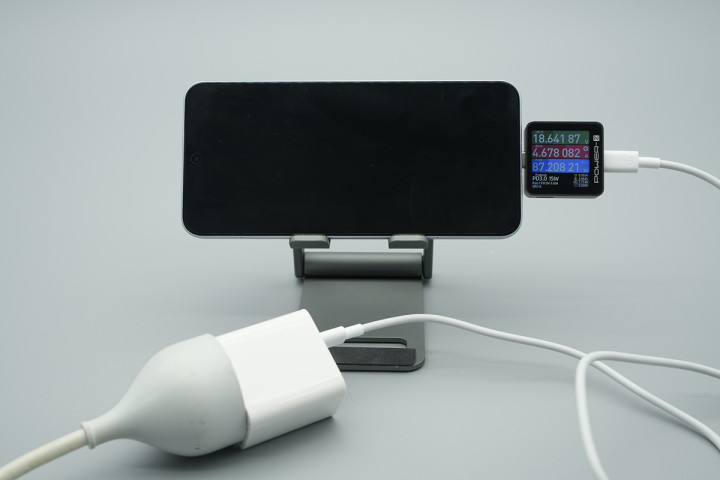

使用荣耀120W魔方万能充电器给荣耀 WIN手机充电，奏效开启100W超等快充，测得充电功率约为87.21W。

荣耀120W魔方万能充电器拆解

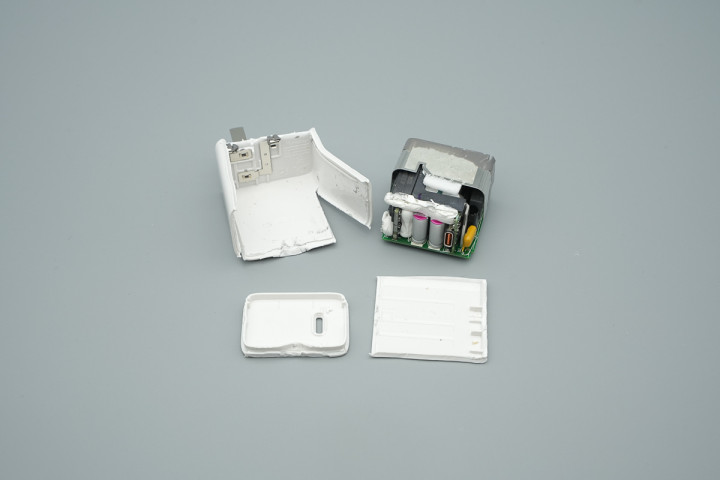

由于充电器输入端灌胶处理，在撬开机身顶部外壳后，扔需要进一步切割主体部分才能将PCBA模块取出。

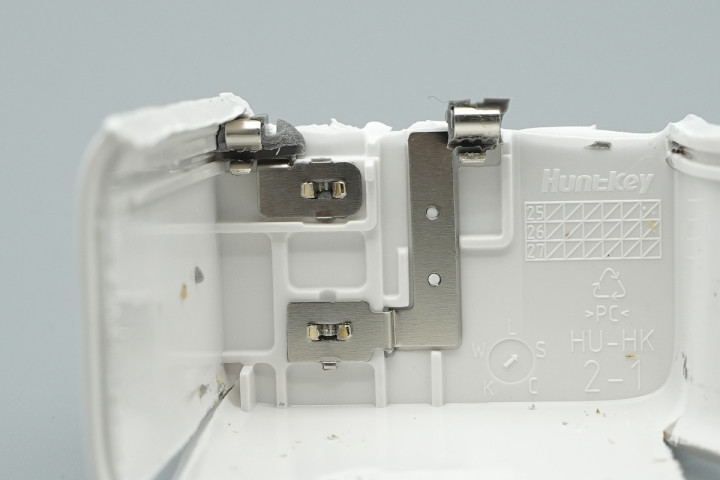

输入端为构兵式通电估量打算，插脚与金属片压接。

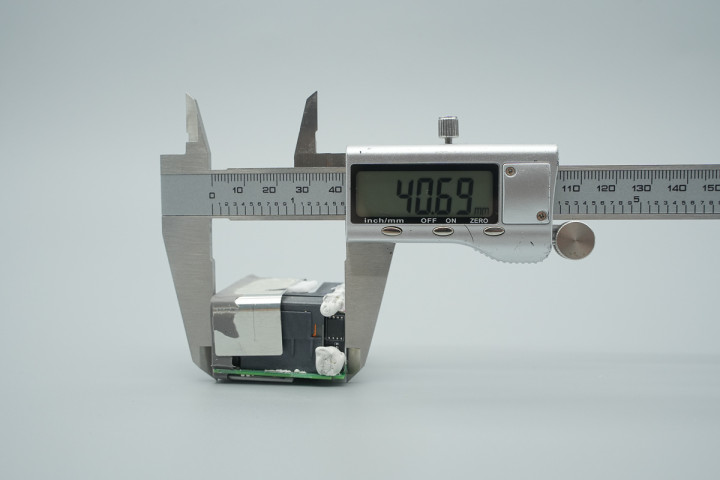

测得PCBA模块长度为40.69mm。

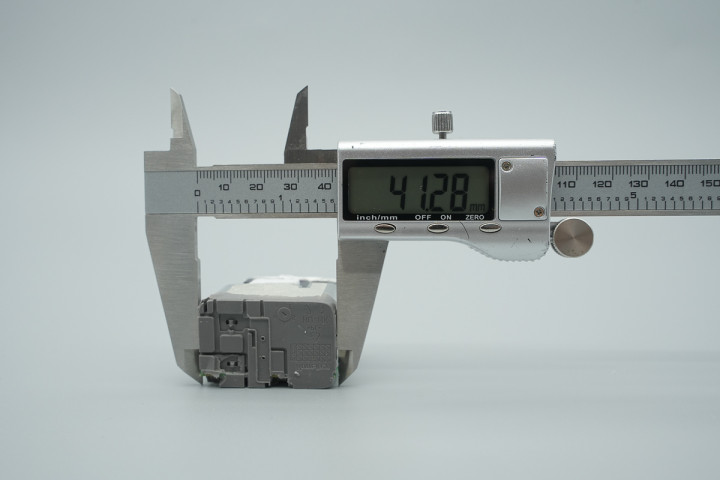

宽度为41.28mm。

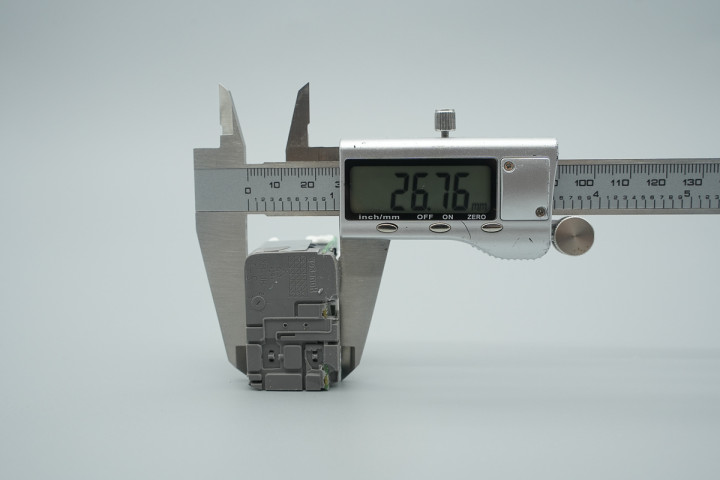

厚度为26.76mm。

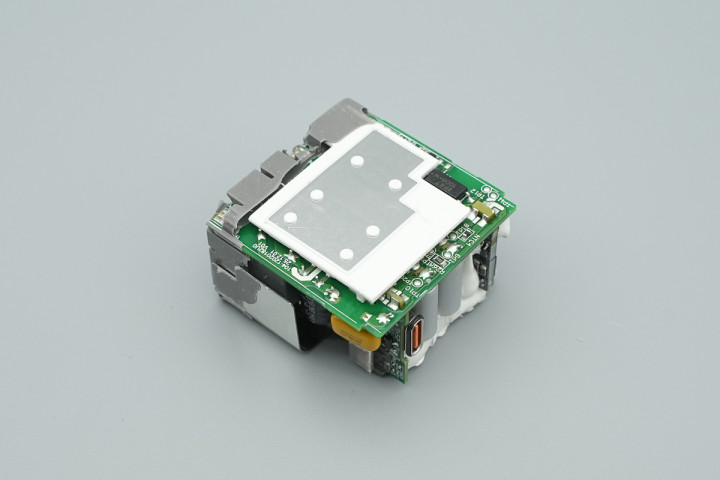

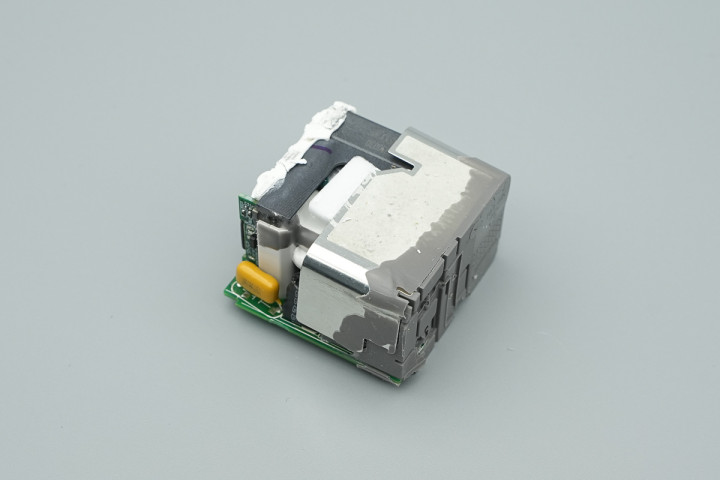

PCBA模块输入端灌胶，中心区域电容间的裂缝等填充白胶加固，此外顶部还粉饰有散热片。

主板后面中心区域打胶后粉饰白色塑料板以及散热片。

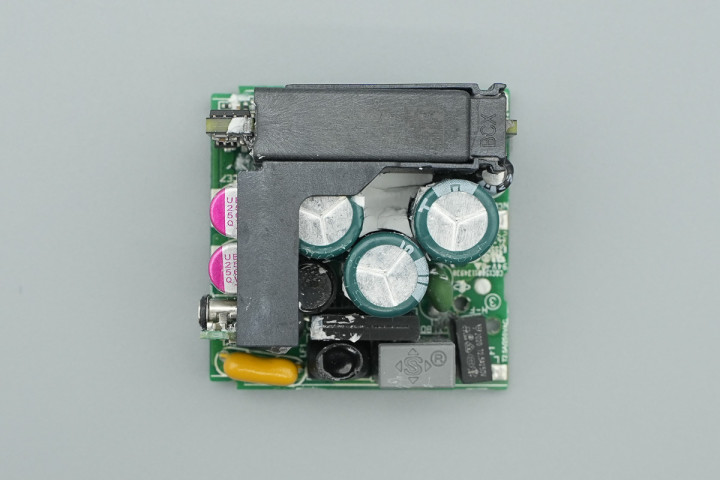

将模块算帐干净，充电器承袭了平面变压器模块估量打算，外衣塑料壳绝缘同期还起到阻遏初度级作用，主板中心设有工字电感、高压滤波电解电容等器件。

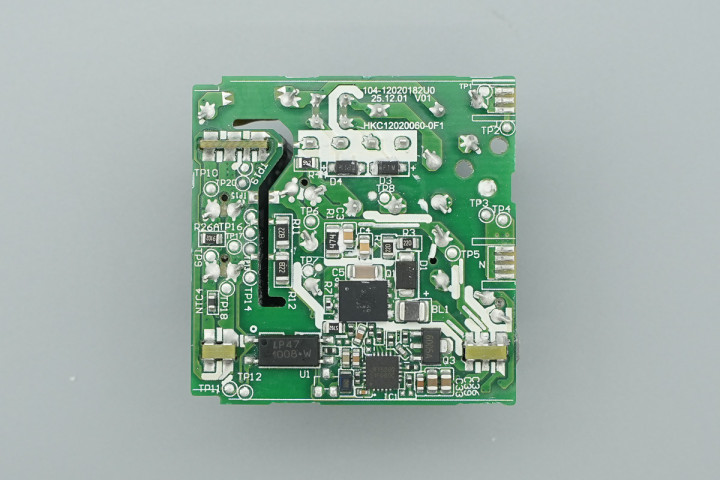

后面焊合电源主控芯片、低级开关管以及光耦等器件。

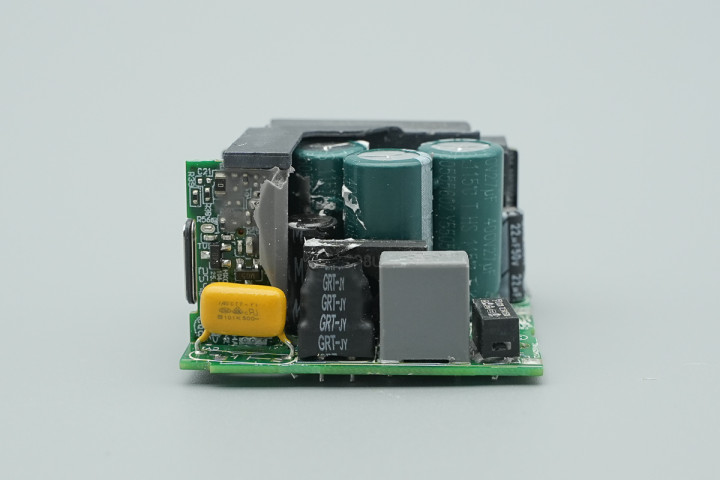

PCBA模块一侧设有保障丝、NTC热敏电阻、安规X2电容、共模电感、整流桥以及工字电感。

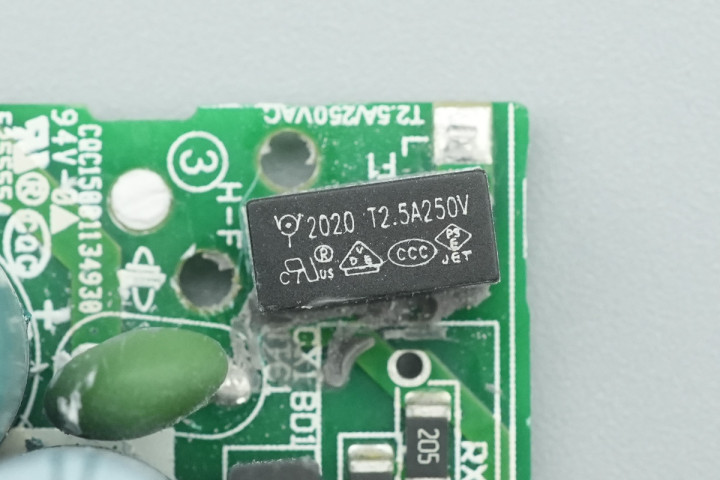

延时保障丝来自华德电子，规格为2.5A250V。

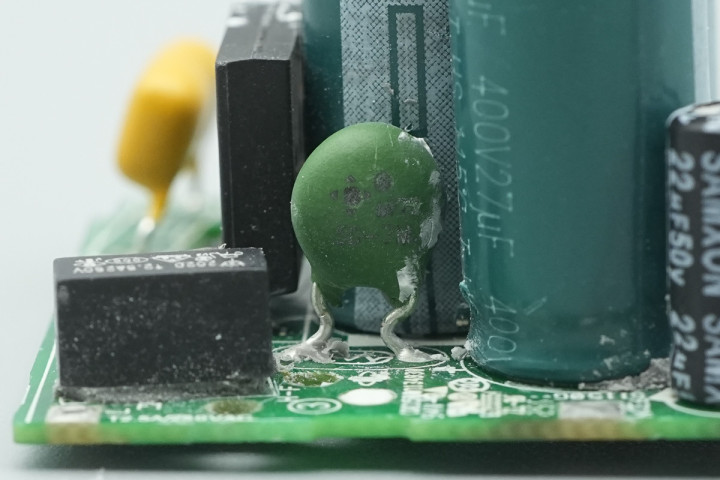

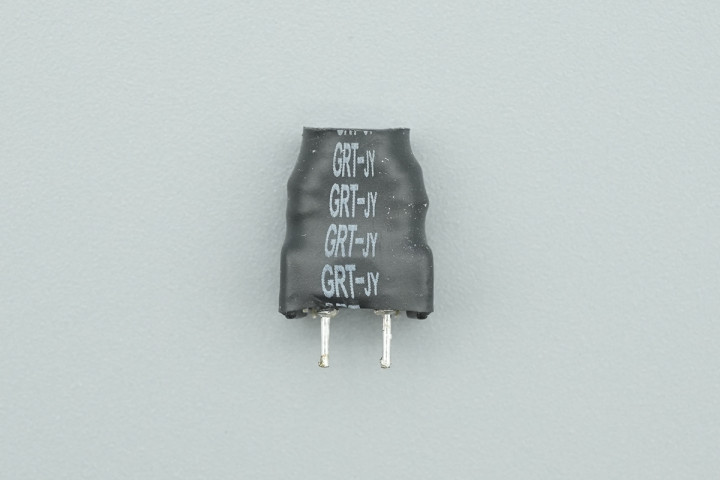

NTC热敏电阻用于扼制上电浪涌电流。

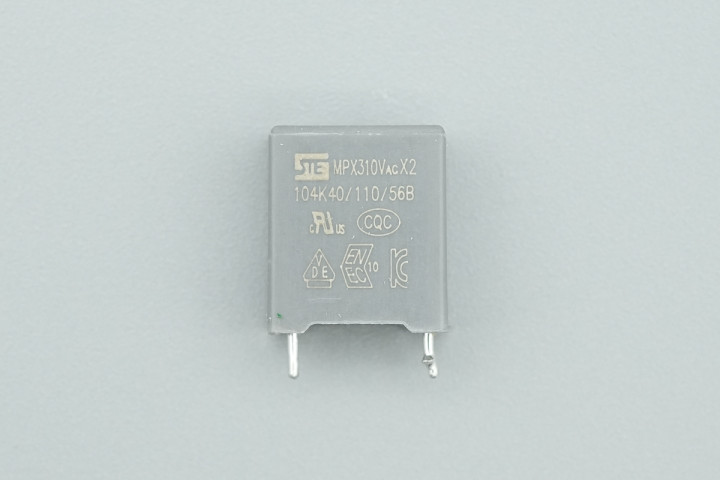

安规X2电容来自STE松田电子，容量0.1μF。

共模电感用于滤除EMI干涉，外衣热缩管绝缘保护。

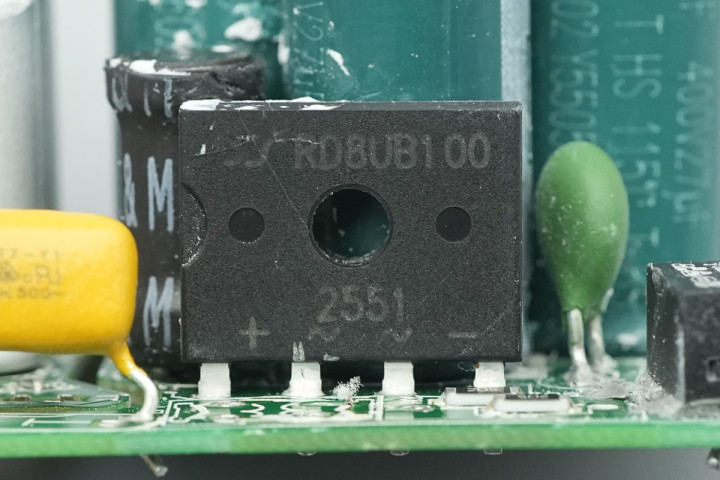

整流桥来自YJ扬杰，型号RD8UB100，规格为8A 1000V，承袭D3K封装。

工字滤波电感外衣热缩管绝缘保护。

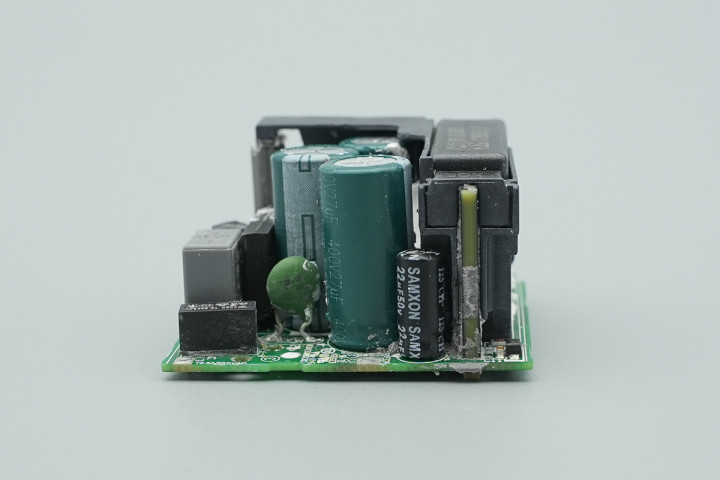

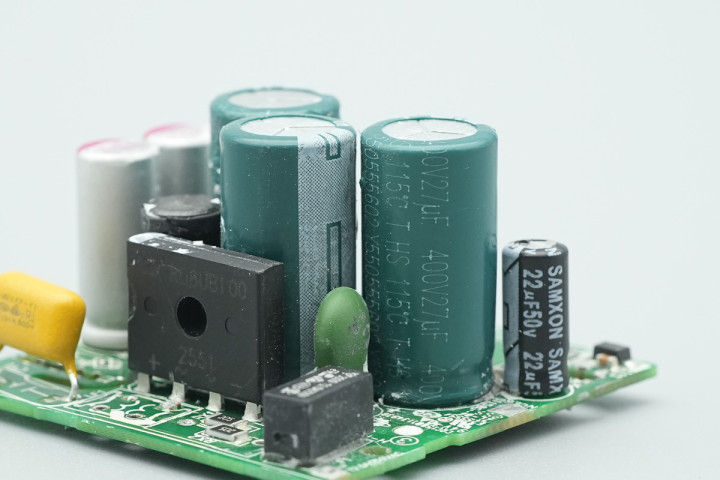

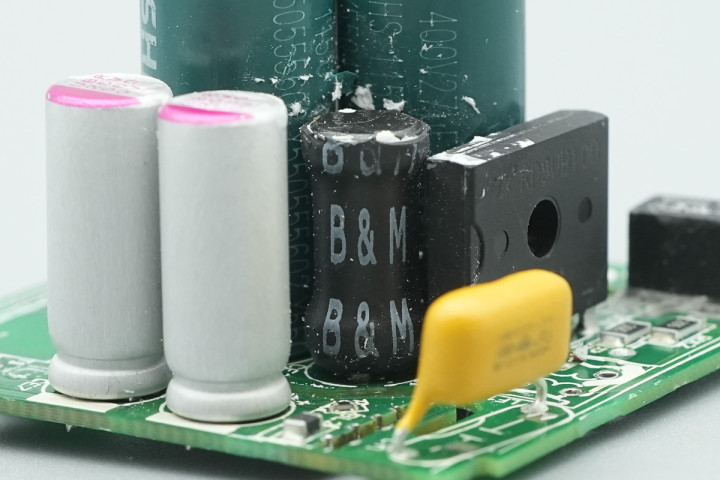

模块前端一览，中间区域设有高压滤波电解电容以及主控芯片供电电容。

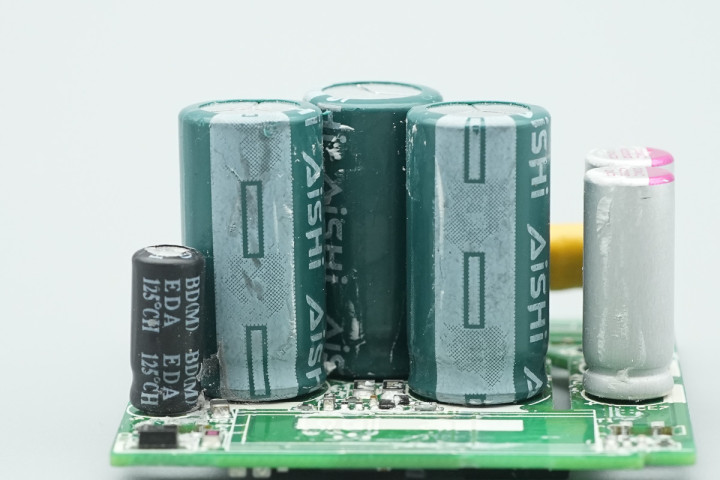

三颗高压滤波电解电容来自AiSHi艾华。

电容规格均为400V27μF。

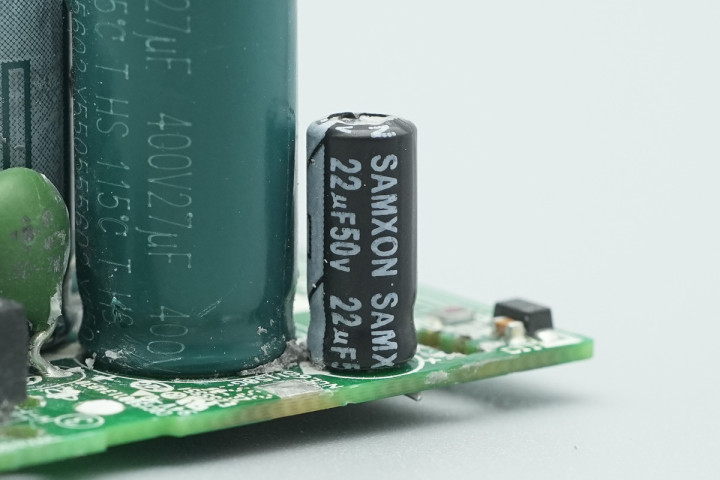

主控芯片供电电容来自SAMXON万裕，规格为50V22μF。

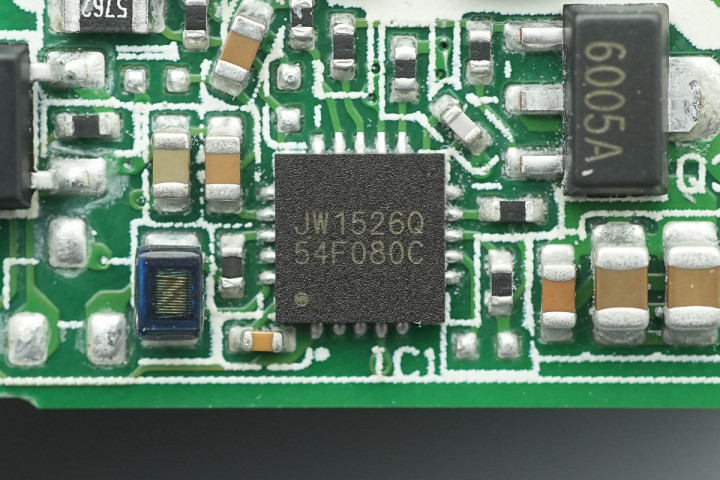

电源主控芯片承袭杰华特JW1526，这是一颗高频ZVS戒指器，ZVS怒放电压可编程，责任频率可编程，最高可达270KHz。此外内置负压电流采样，撑握X-cap放电以及加入抖频功能，改善系统的EMI性能，撑握30-200W快充诓骗。

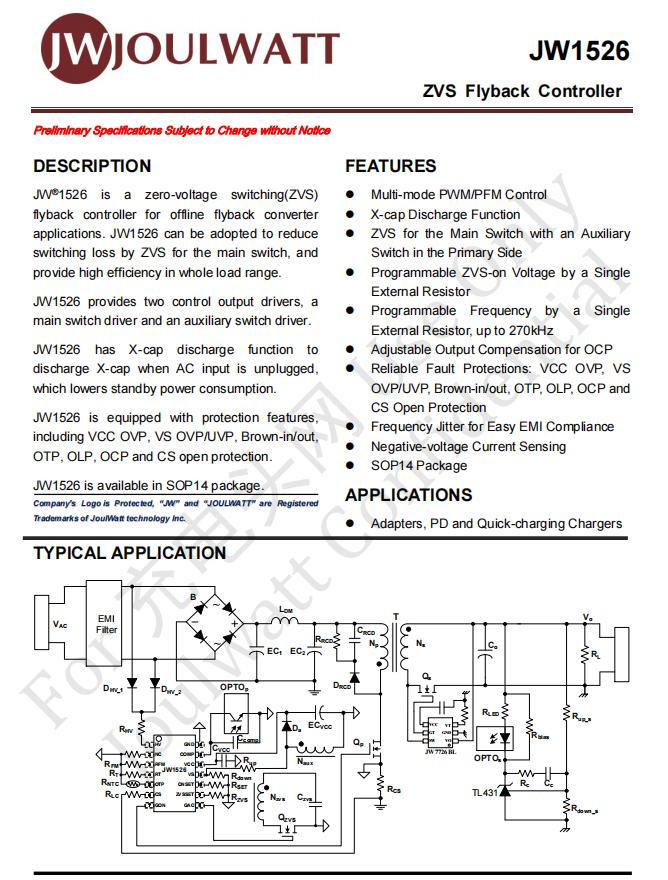

杰华特JW1526贵寓信息。

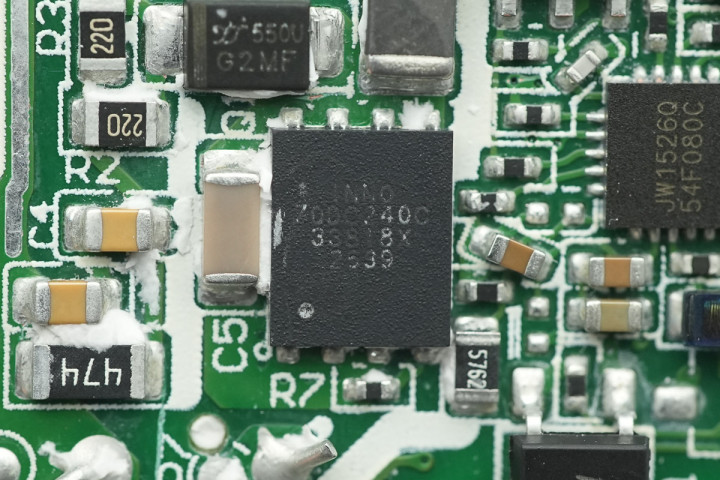

低级开关管承袭英诺赛科INN700DC240C，这是一颗耐压700V的增强型氮化镓开关管，导阻为240mΩ，顺应JEDEC模范的工业诓骗需求，内置ESD保护，承袭DFN5*6封装。

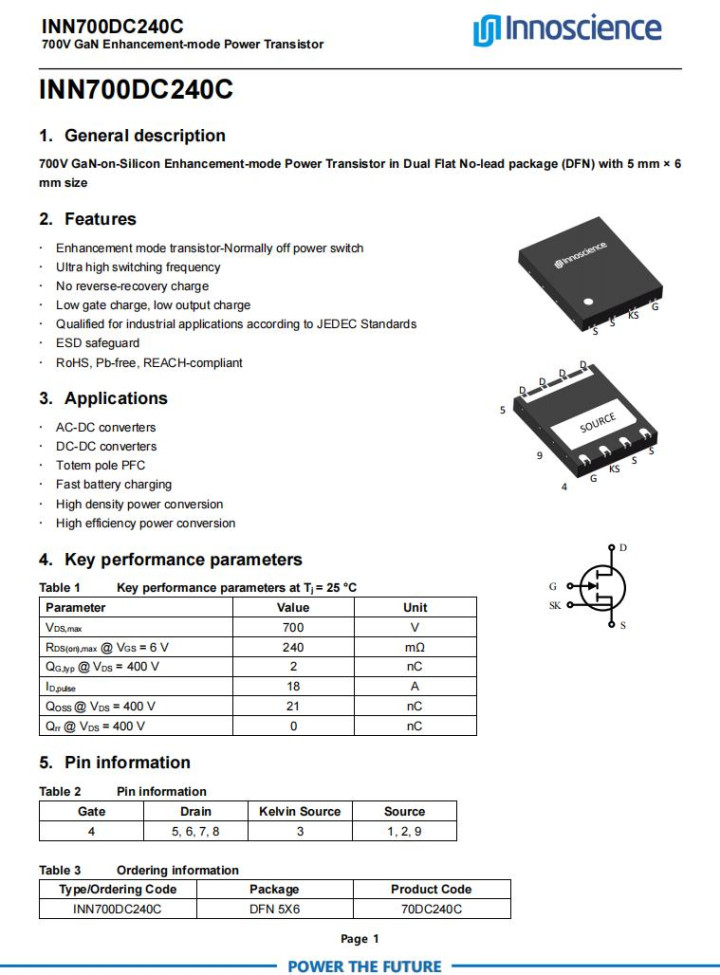

英诺赛科INN700DC240C贵寓信息。

充电头网通过拆解了解到，英诺赛科氮化镓芯片现在已被三星，OPPO，VIVO，联想，雅迪，LG，投注pp华硕，安克，努比亚，倍想，绿联，闪极等多家驰名品牌和厂商所承袭，出货量冲破20亿颗。

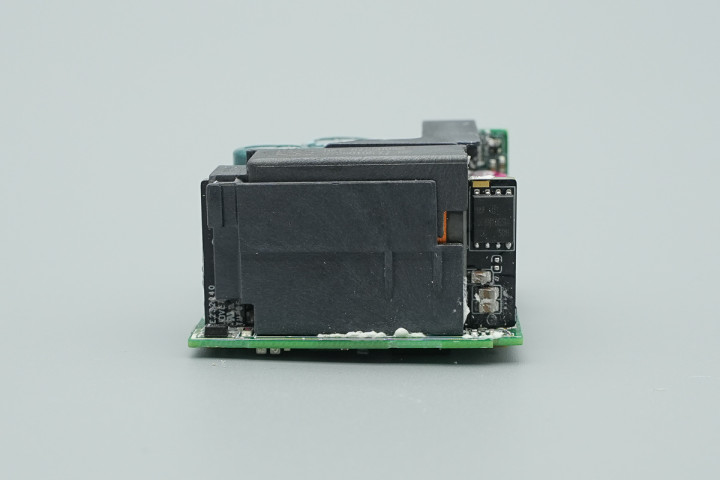

模块另一侧焊合屏幕变压器模块，并外衣塑料壳绝缘保护。

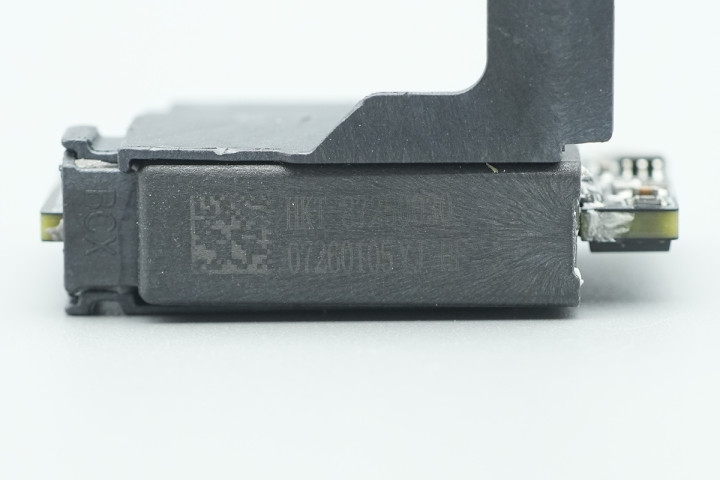

将平面变压器模块拆下，通过磁芯顶部丝印不错看出平面变压器由航嘉提供。

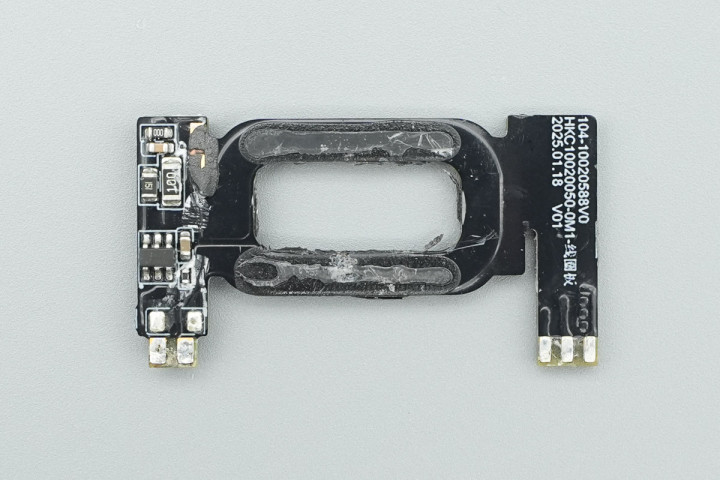

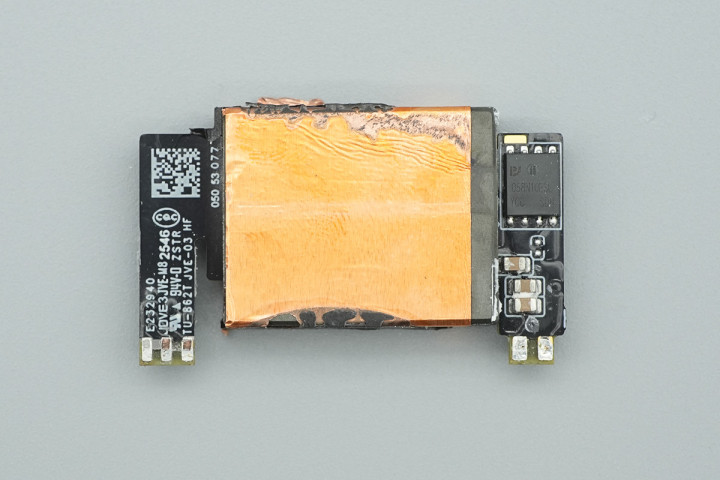

将塑料壳拆掉，磁芯上包裹铜箔，模块比拟一侧设有同步整流管。

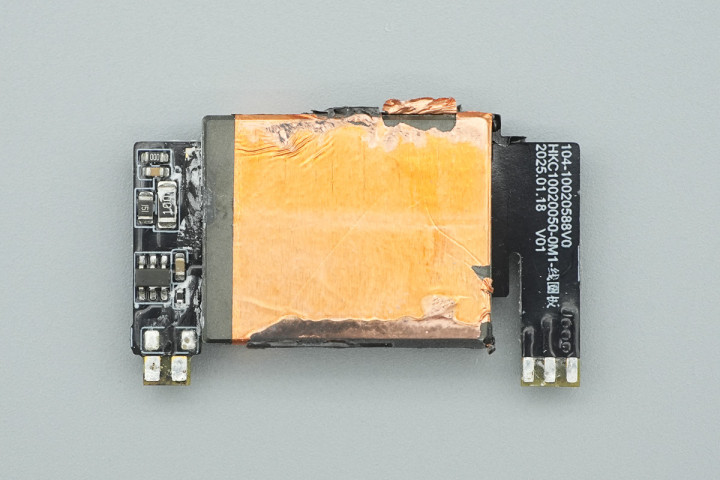

磨灭侧后面还设有一颗同步整流戒指器。

平面变压器模块磁芯敲碎后一览。

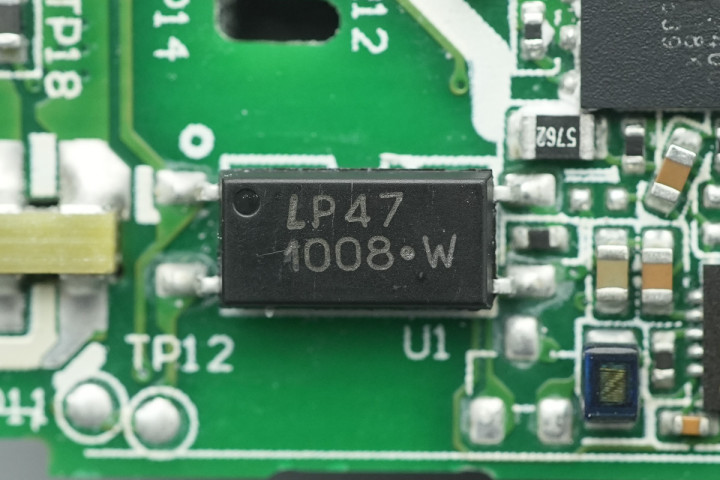

1008光耦特写，用于输出电压反映。

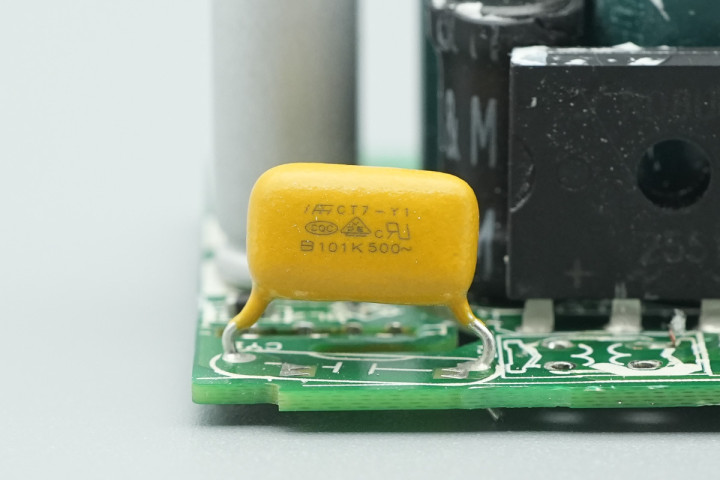

安规Y电容来自风华高科，为CT7系列串联Y电容，承袭有数的黄色树脂封装。

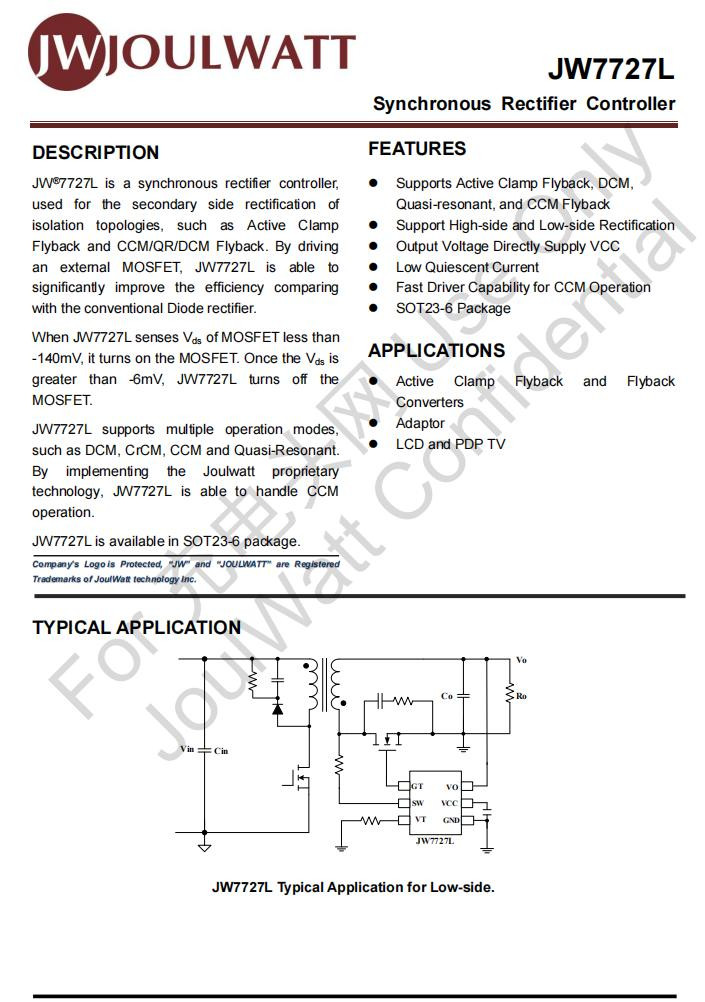

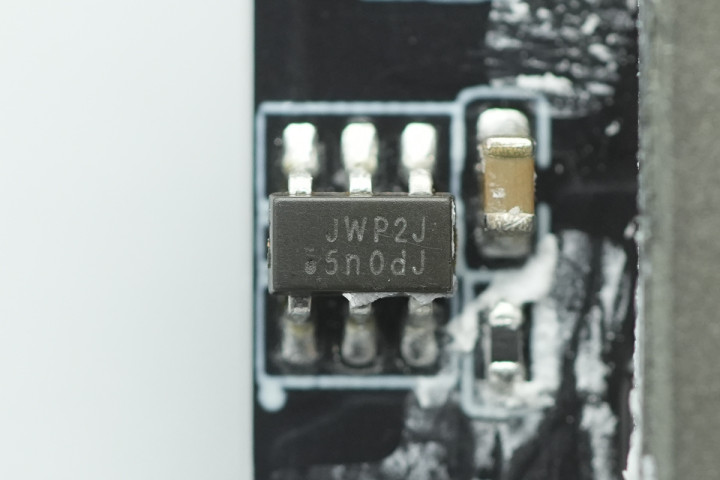

同步整流戒指器来自杰华特，丝印JWP2J，内容型号为JW7727L，专用于ACF以及CCM/QR/DCM阻遏式拓扑结构的次级侧整流。器件通过入手外部MOSFET，较传统二极管整流决策能显贵种植系统效果。

当JW7727L检测到MOSFET的漏源电压低于-140mV时，将立即导通MOSFET；而当Vds高于-6mV时，则自动关断MOSFET。此戒指器撑握DCM/CrCM/CCM及准谐振情势多种责任情势，承袭杰华特专有本领罢了对CCM情势的高效戒指。承袭SOT23-6封装。

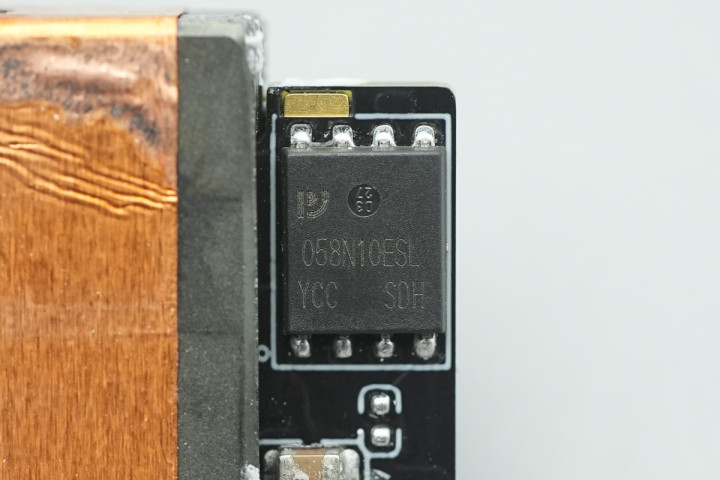

同步整流管来自平伟，丝印058N10ESL，NMOS管，耐压100V，承袭DFN5*6封装封装。

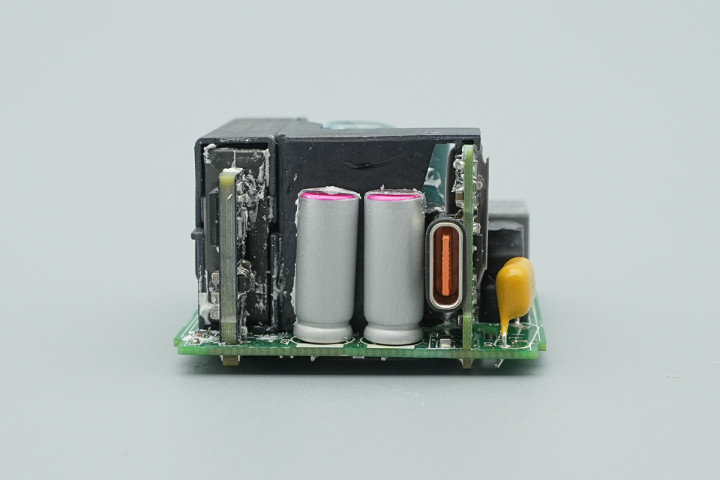

输出端设有两颗固态滤波电容，USB-C接口母座承袭小板焊合。

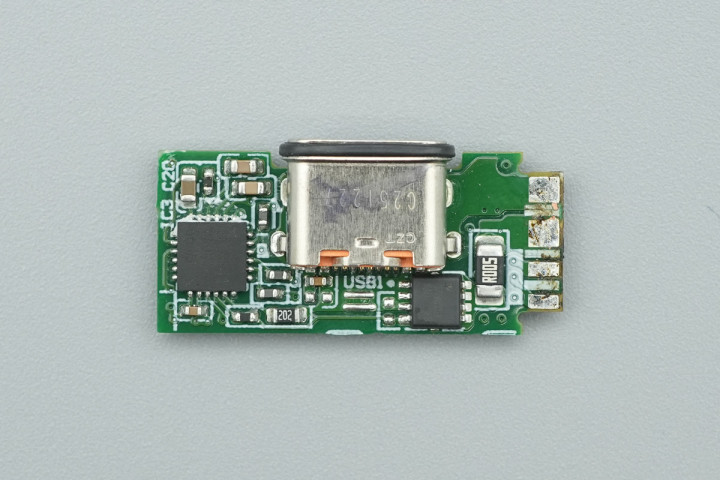

将契约小板拆下，板子正面设有契约芯片和VBUS开关管。

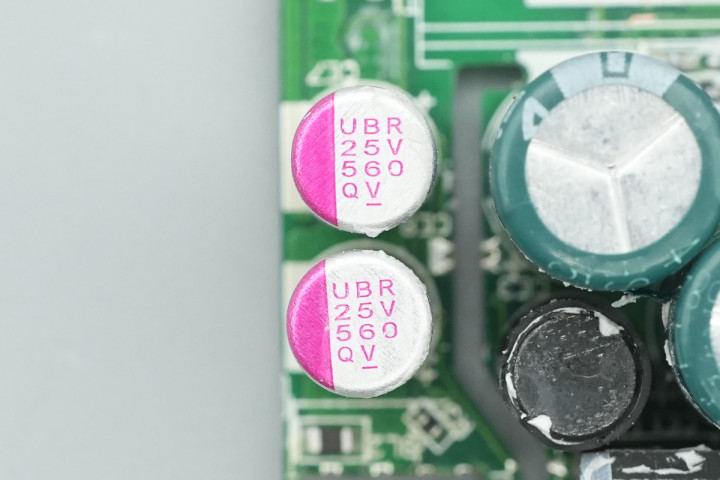

两颗滤波固态电容承袭万裕UBR系列，规格齐是25V560μF。

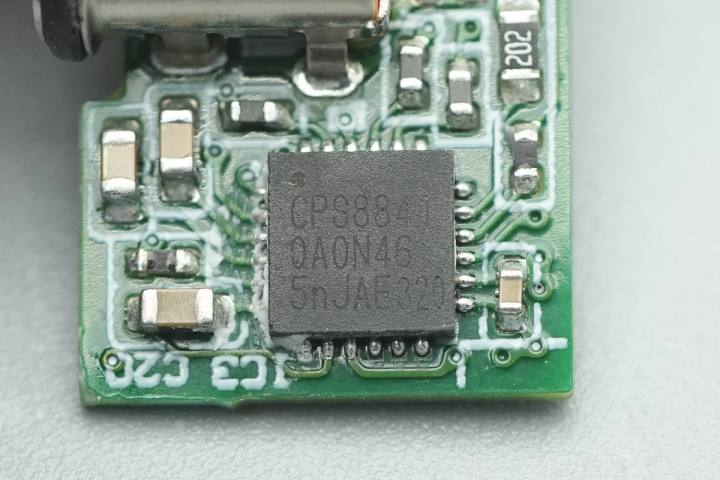

契约芯片来自易冲半导体，型号CPS8841，是一款高度集成的USB PD3.0契约芯片，集成PPS快充，并撑握UFCS和会快充和华为SCP快充等充电契约。芯片里面集成恒压恒流戒指，撑握I2C通讯，3个GPIO引脚的加入，使用愈加生动。

CPS8841承袭QFN4x4封装，输入电压边界3-22V，易冲 CPS8841 集成VCONN电源，可识别E-Marker线缆，撑握可建设线缆阻抗赔偿，里面集成NMOS入手，可使用NMOS四肢VBUS开关管。芯片内置可编程的过压，过流以及过热保护等，功能特地全面。

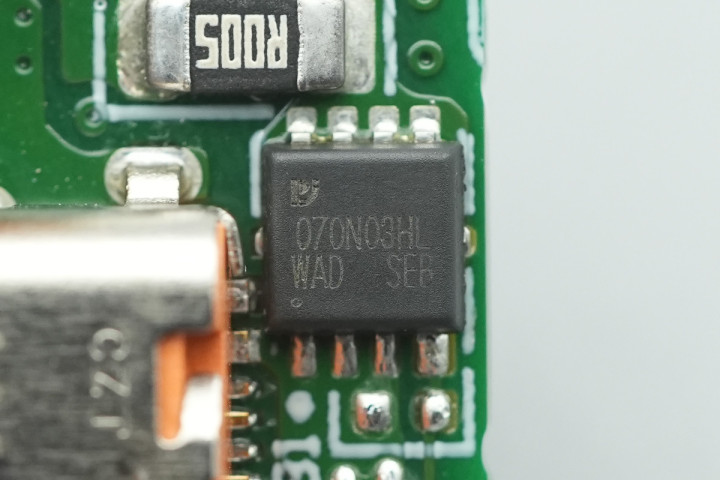

输出VBUS开关管来自平伟，丝印070N03HL，承袭DFN3*3封装。

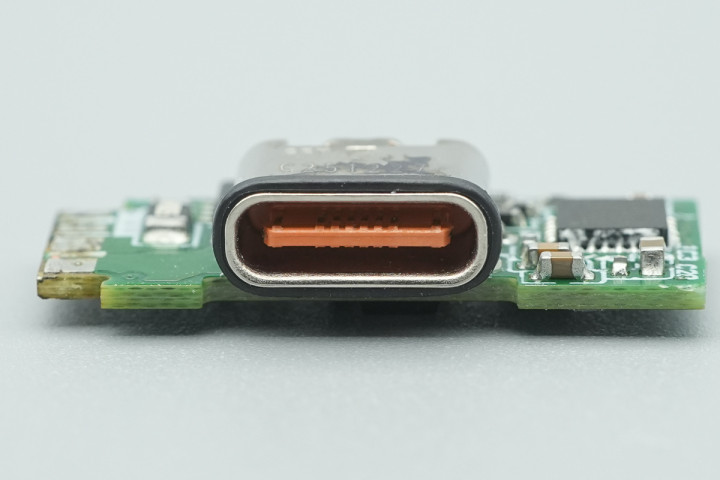

USB-C接口母座特写。

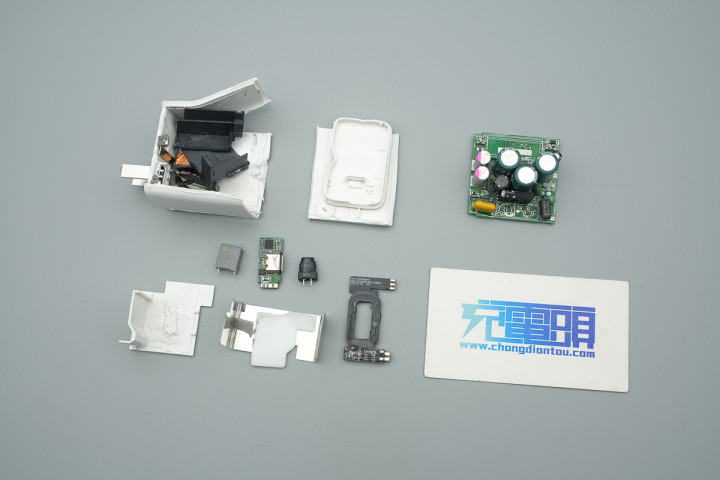

全部拆解一览，来张全家福。

充电头网拆解归来

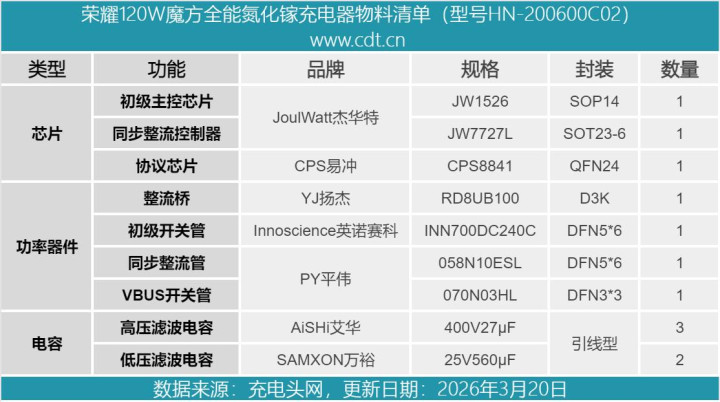

临了附上荣耀120W魔方万能氮化镓充电器的中枢器件清单，浅易各人查阅。

荣耀120W魔方万能氮化镓充电器作念得十单干整，功率密度高达1.91W/cm³，充分展现了氮化镓本领与高集成度估量打算的上风，雀跃用户对大功率便携快充的需求。

产物不仅撑握荣耀特有超等快充契约，还泛泛兼容PD3.0、UFCS、QC等主流快充模范，撑握120W超等快充以及UFCS和会快充，还撑握65W PD快充，雀跃多品牌的札记本、手机、平板等成立高效充电，真的作念到了“一颗在手，多充无忧”。

充电头网通过拆解发现，充电器里面承袭杰华特JW1526+JW7727L高集成快充搞定决策，搭配英诺赛科INN700DC240C氮化镓开关管以及航嘉的平面变压器模块，罢了了紧凑的PCBA布局。

此外里面灌胶处理、散热片粉饰以及多处器件加固估量打算投注平台，确保了大功率输出下的散热性能与永恒使用的可靠性。
