充电头网近期采购了罗格朗的一款27W氮化镓快充86面板，居品正面盖板喷涂银灰色金属漆并作念了倒角打算，质感出众。

面板设有两组AC插孔，其中一组还是国标与欧规组合打算，用于220V AC输出。此外还配备了1A1C两个USB快充接口，营救最高27W输出。

这款面板将传统墙壁插座与氮化镓快充时间相勾通，接线即可为手机进行快充，尤其相宜装修新址或追求高品性家居的用户使用。底下咱们就扫数来望望这款居品的具体打算与里面用料。

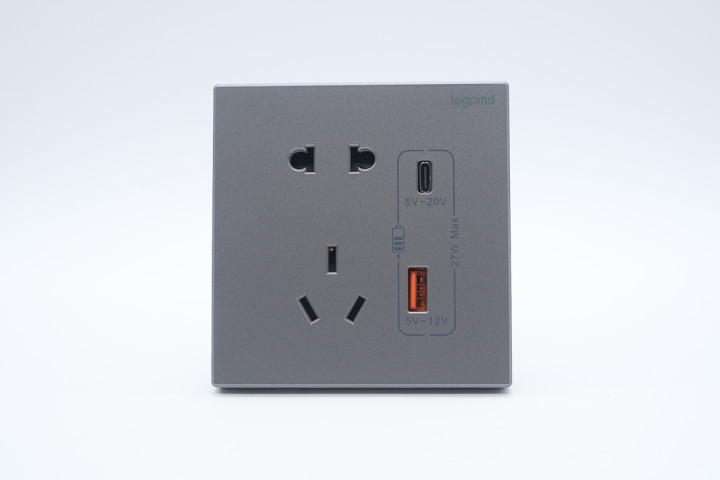

罗格朗27W快充86面板外不雅

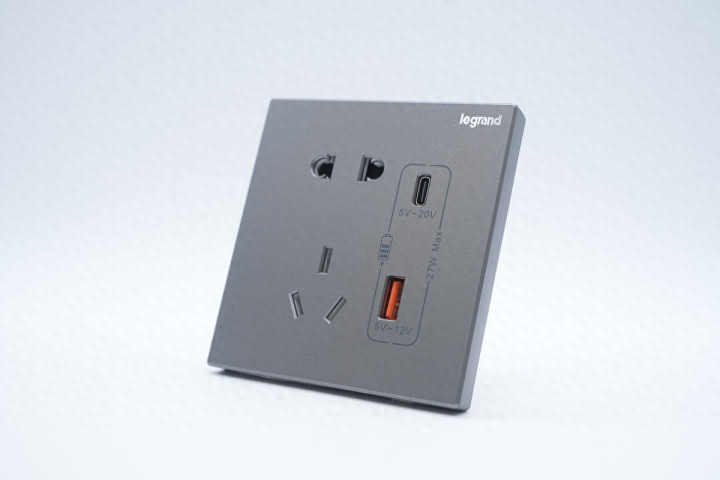

罗格朗27W快充86面板接受PC阻燃材质塑料外壳，正面盖板喷涂银灰色金属漆，加上边际作念了倒角打算，全体质感越过可以。

机身正面建树两组AC插口和1A1C快充接口，其中双脚插孔为国标与欧规组合打算，适用性更好。

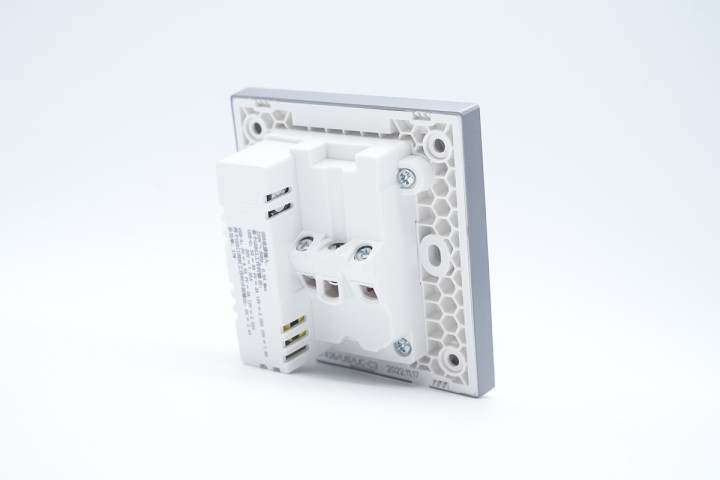

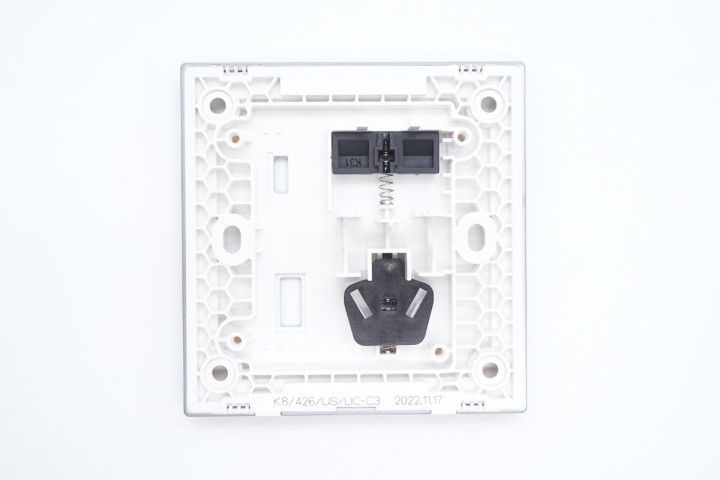

后面白色外壳相通是分两部分打算，之间通过螺丝进行固定。

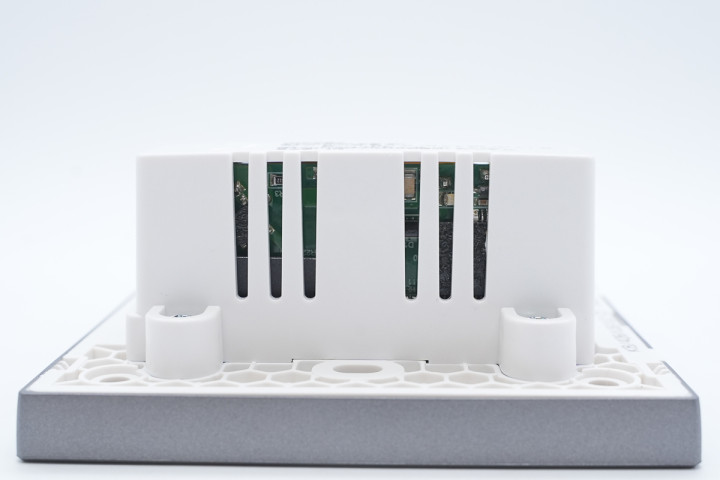

侧身上均打算有散热孔。

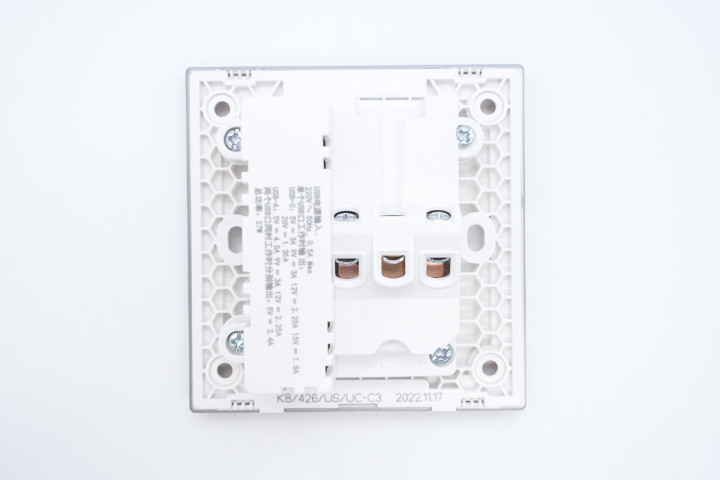

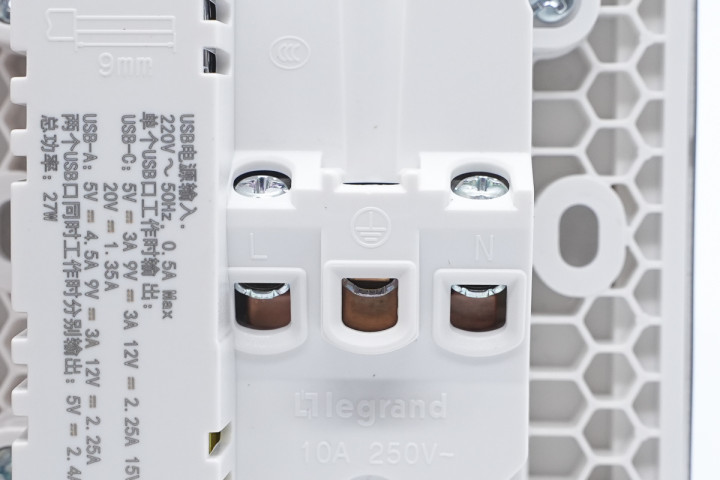

顶部外壳上印有居品参数，右侧区域设有接线孔。

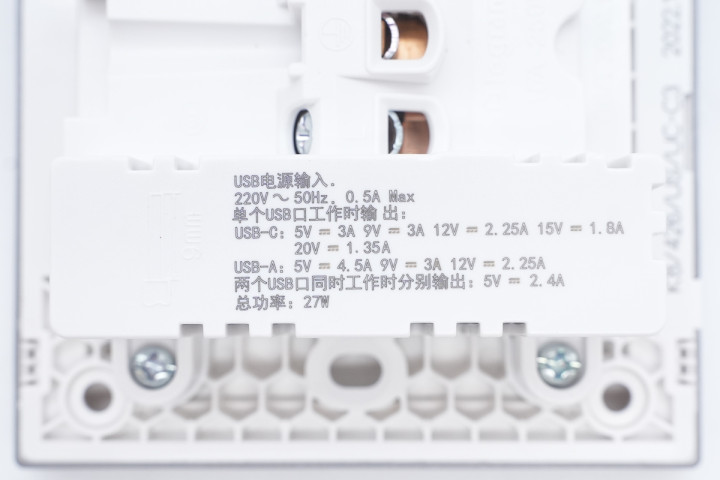

居品参数特写

USB电源输入：220V~50Hz 0.5A Max

单个USB口职责时输出：

USB-C：5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A

USB-A：5V4.5A、9V3A、12V2.25A

两个USB口同期职责时刻别输出：5V2.4A

总功率：27W

接线槽旁有10A 250V~规格信息，居品通过了CCC认证。

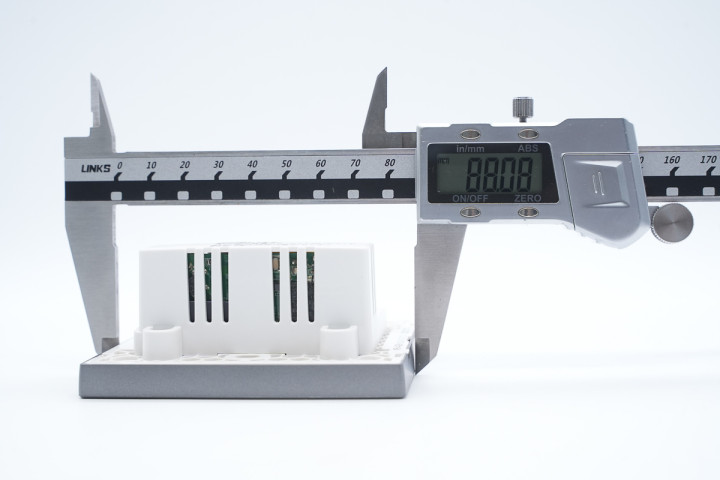

测得罗格朗27W快充86面板长度为88.08mm。

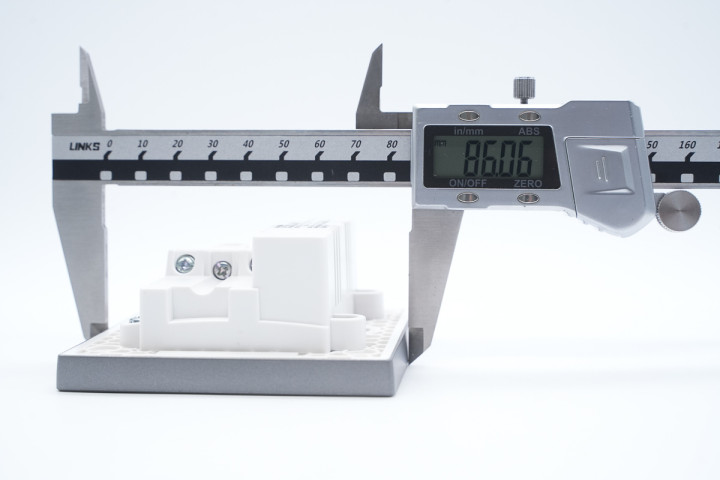

宽度为86.06mm。

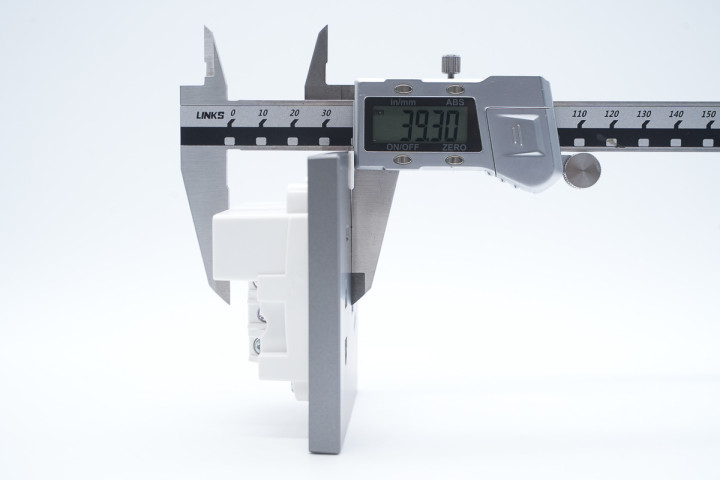

最大厚度为39.3mm。

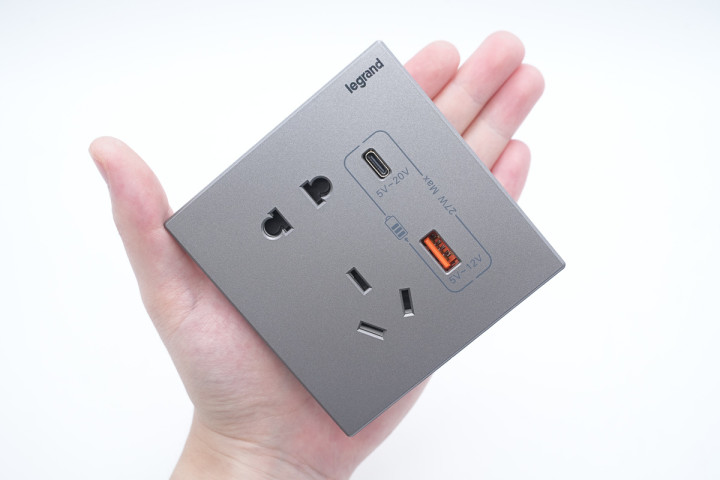

居品拿在手上的大小直不雅感受。

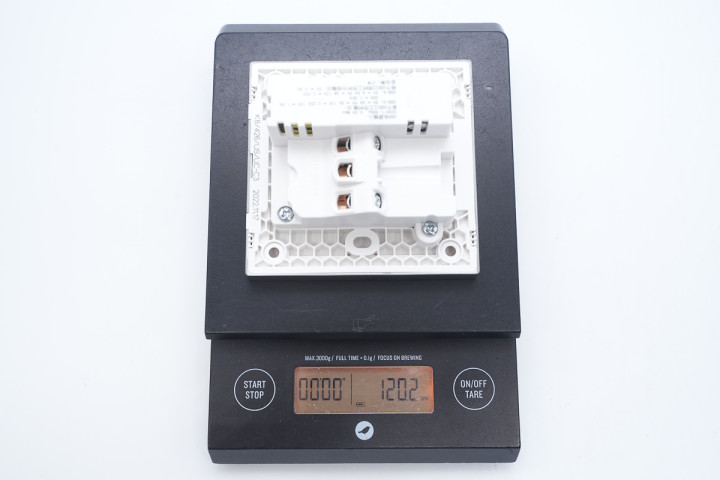

另外测得插座分量约为120g。

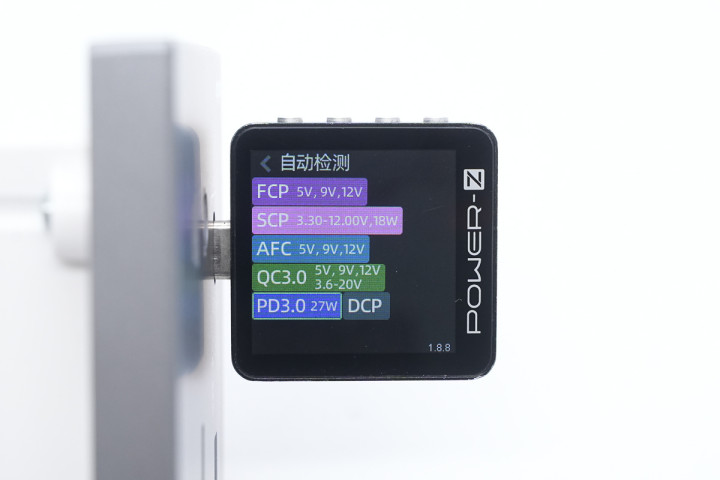

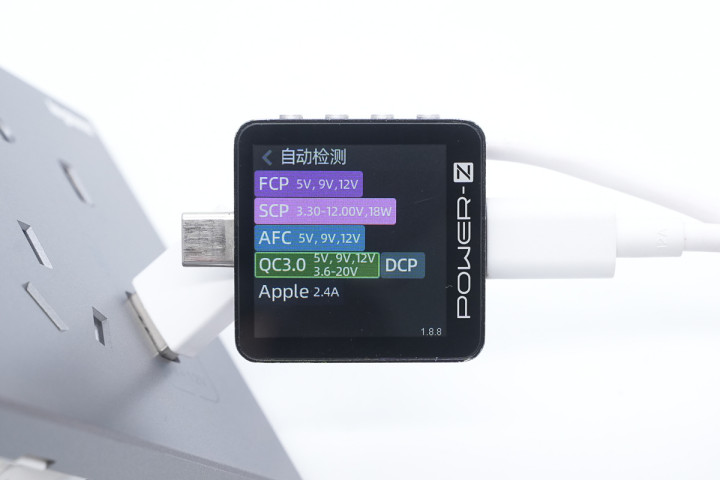

使用ChargerLAB POWER-Z KM003C测得USB-C口营救QC3.0、FCP、SCP、AFC、PD3.0、DCP充电条约。

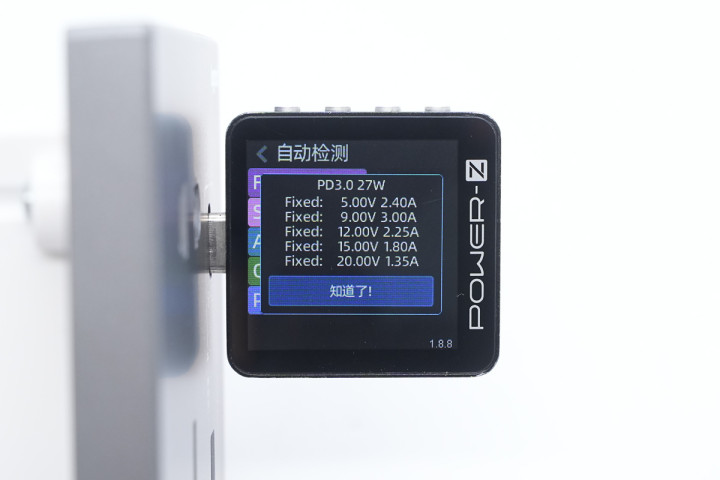

PDO报文瓦解USB-C口还具备5V2.4A、9V3A、12V2.25A、15V1.8A、20V1.35A五组固定电压档位。

测得USB-A口营救QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电条约。

罗格朗27W快充86面板拆解

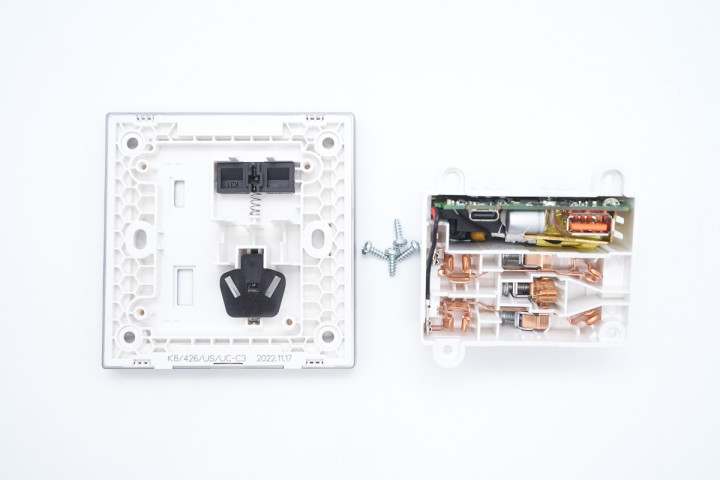

拆掉螺丝将后面外壳分离。

两组AC插口里面均设有安全门，防范异物投入保证用电安全。

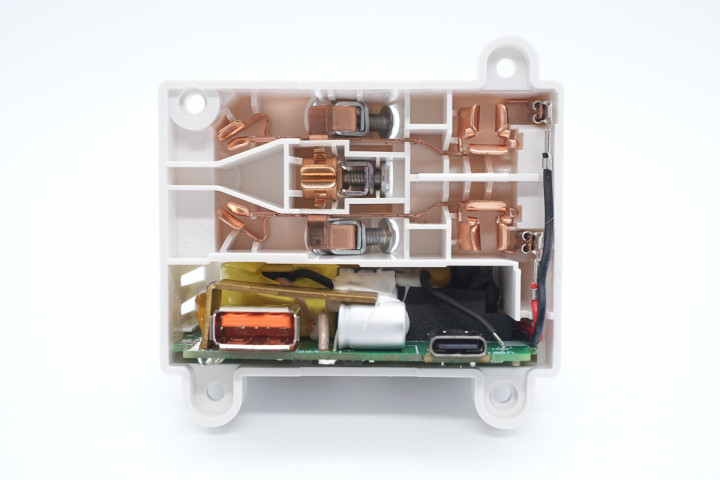

AC插孔铜带与USB快充模块分辨置于独处凹槽内，之间设有塑料板进犯。

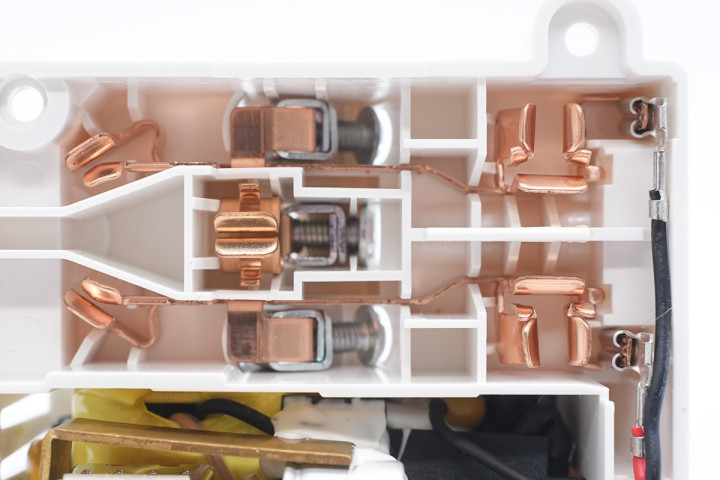

AC插孔接受一体铜带打算。

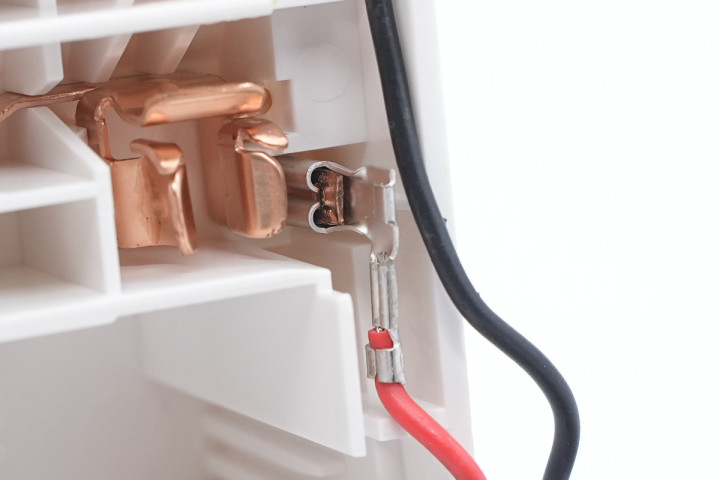

USB快充模块通过导线与铜带压接都集取电。

都集导线另一端打胶处罚。

将PCBA模块分离取出，测得模块长度为61.46mm。

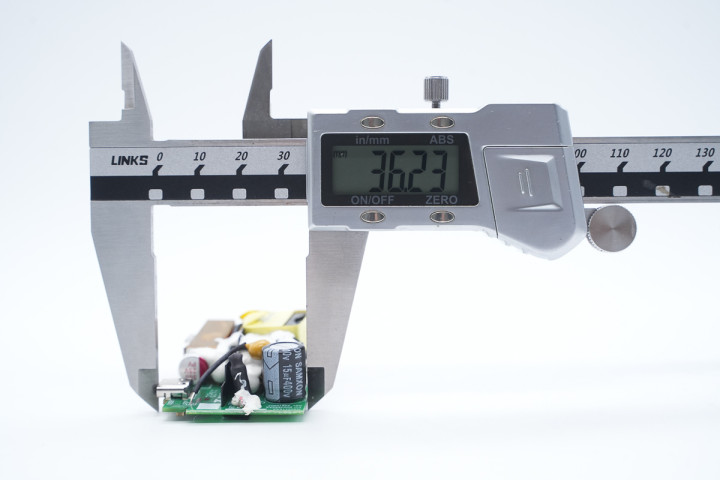

宽度为36.23mm。

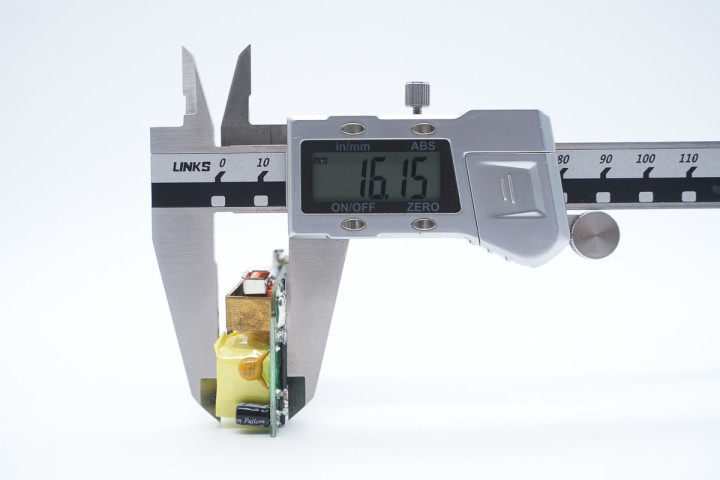

厚度为16.15mm。

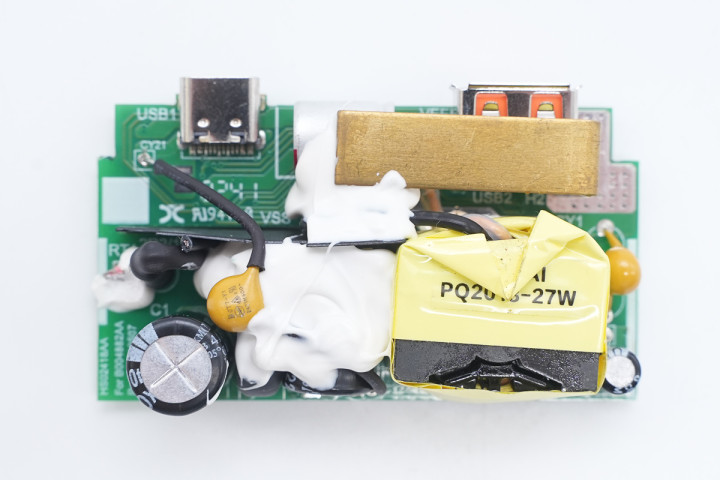

模块正面电容、变压器等器件打胶加固，首次级间设有麦拉片进行进犯，此外USB-A口上方还有一块独处散热片用于扶助同步整流管散热。

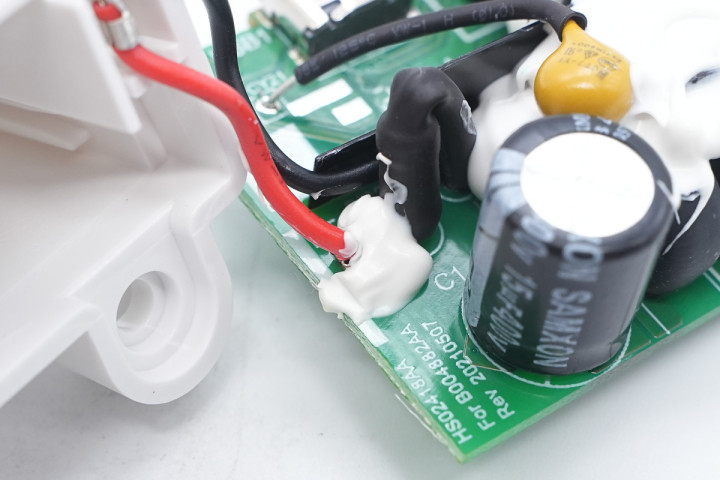

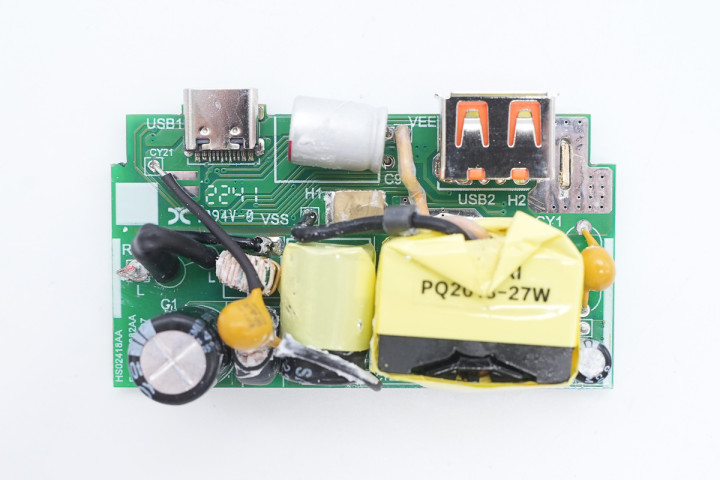

将PCBA模块计帐干净，主板正面设有保障丝、共模电感、滤波电容、变压器等器件，其中一颗高压滤波电解电容还包裹绝缘胶带。

、

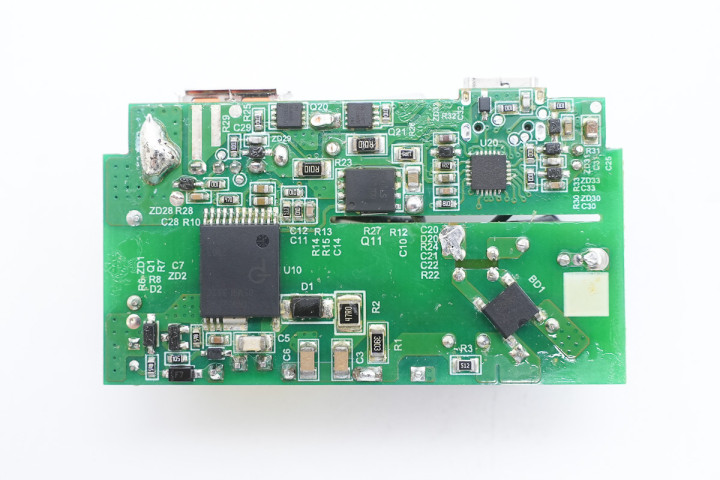

后面设有整流桥、电源主控芯片、同步整流管、条约芯片以及VBUS开关管。

保障丝外衣热缩管绝缘保护。

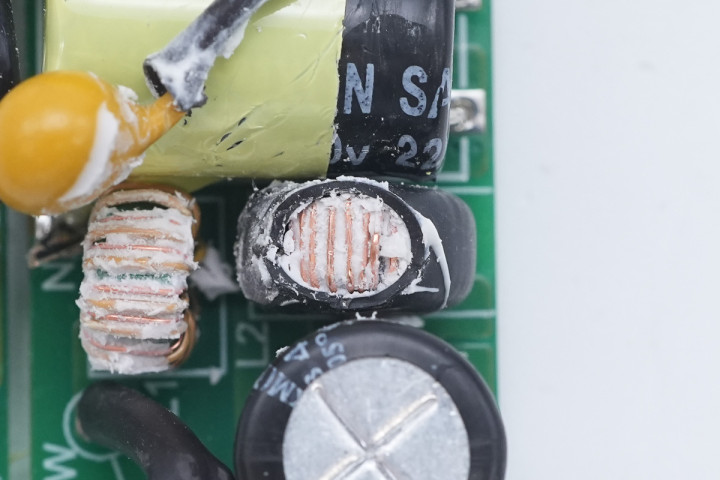

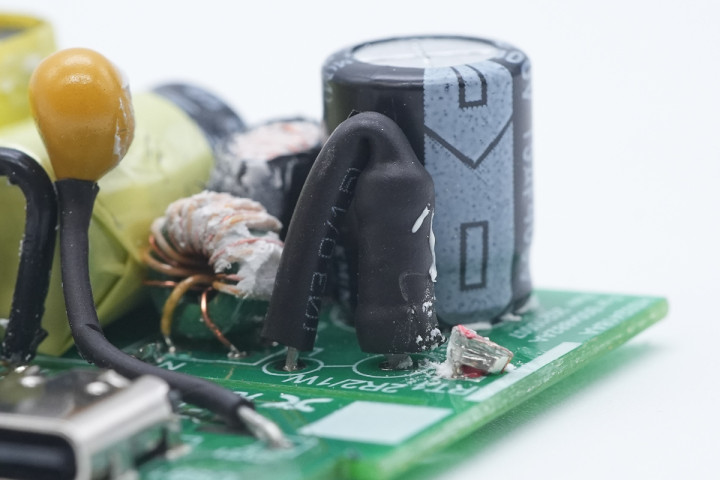

共模电感接受绝缘线和漆包线绕制，用于滤除EMI打扰。

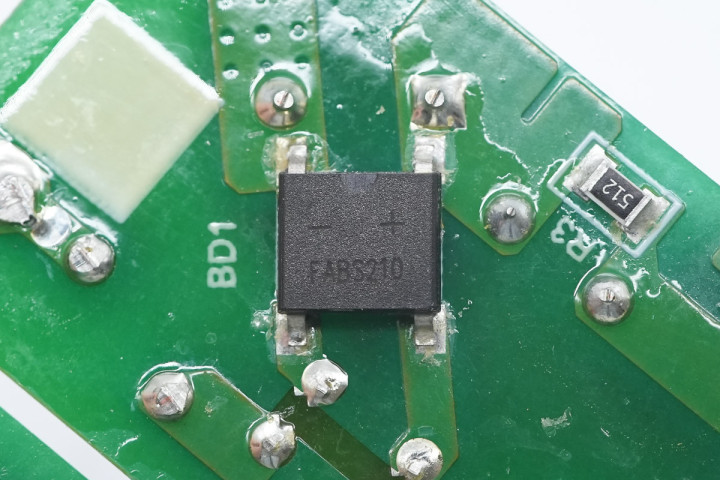

FABS210整流桥特写，接受ABS封装。

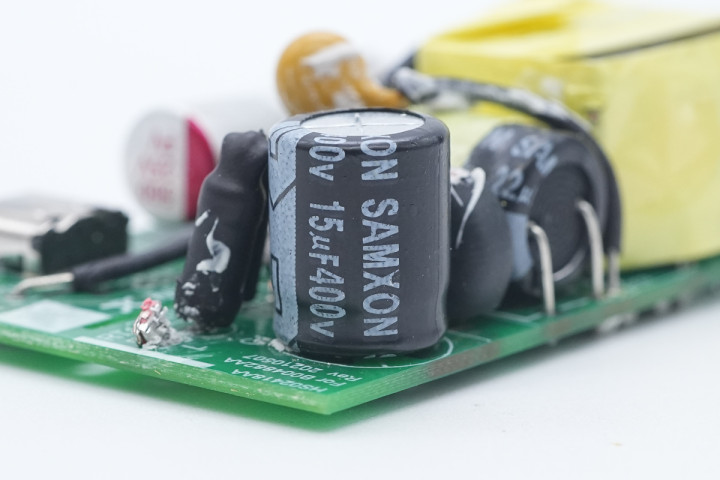

高压滤波电解电容来自SAMXON万裕，规格为400V15μF。

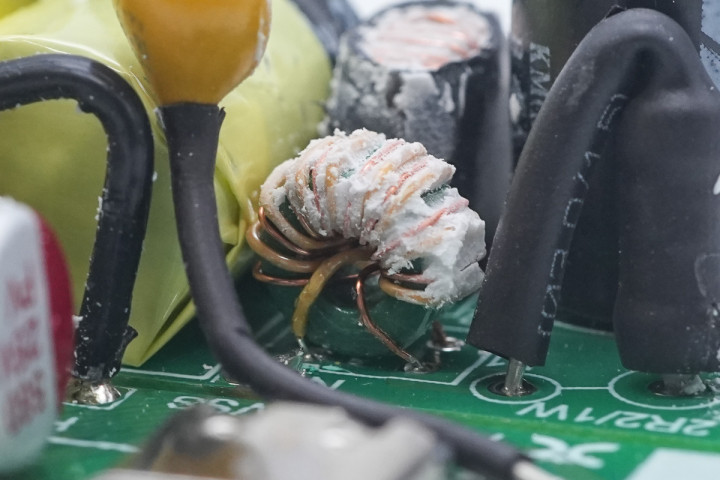

滤波电感外衣热缩管绝缘保护。

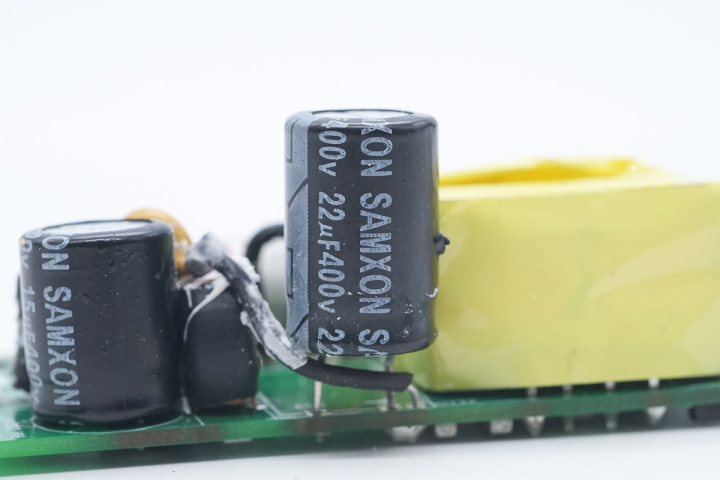

另一颗高压滤波电解电容亦然来自万裕，规格为400V22μF。

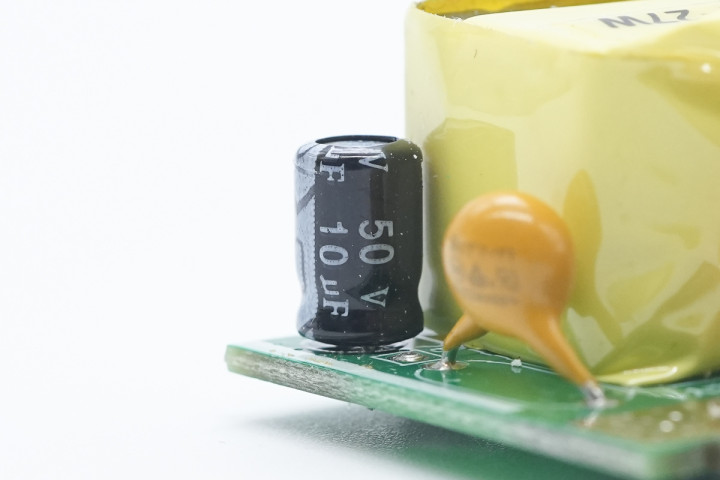

主控芯片供电电容规格为50V10μF。

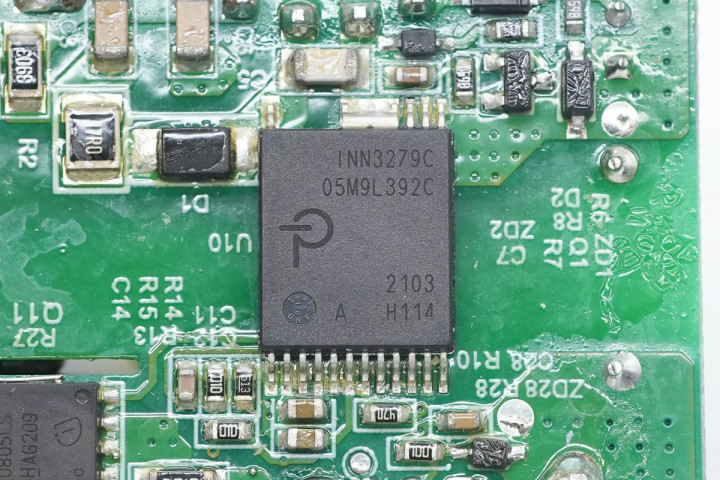

电源主控芯片接受PI INN3279C，内置750V PowiGaN™时间，适配器密闭环境中宽电压输入可输出65W，真钱投注app平台这里降额使用是为了镌汰发烧。PI全集成IC里面集成准谐振反激限制器和集成的主开关管，同步整流限制器和内置反映，以及恒功率输出。

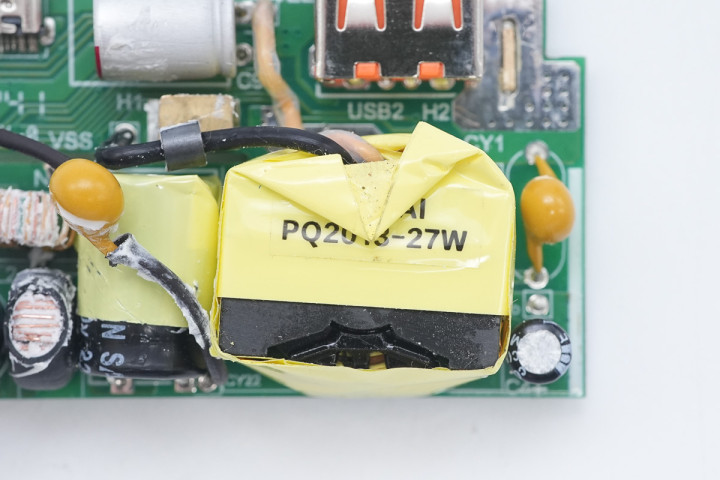

变压器特写。

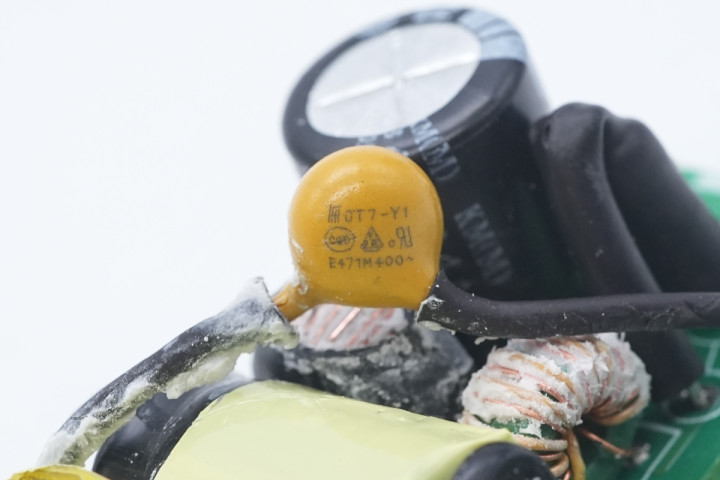

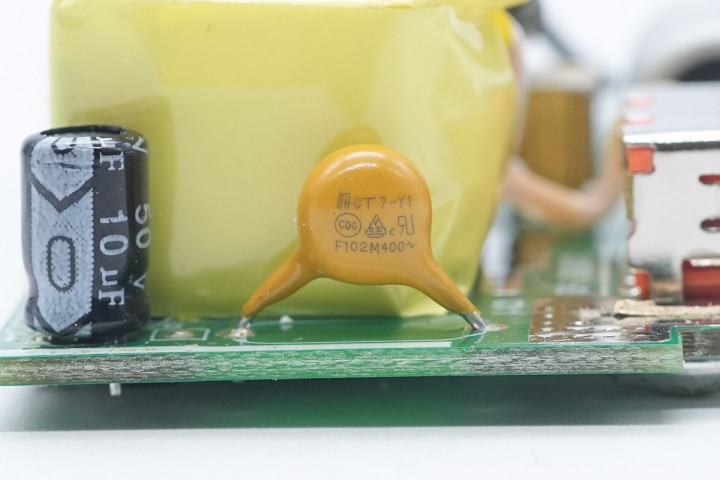

Y电容来自风华。

另一颗Y电容料号疏通。

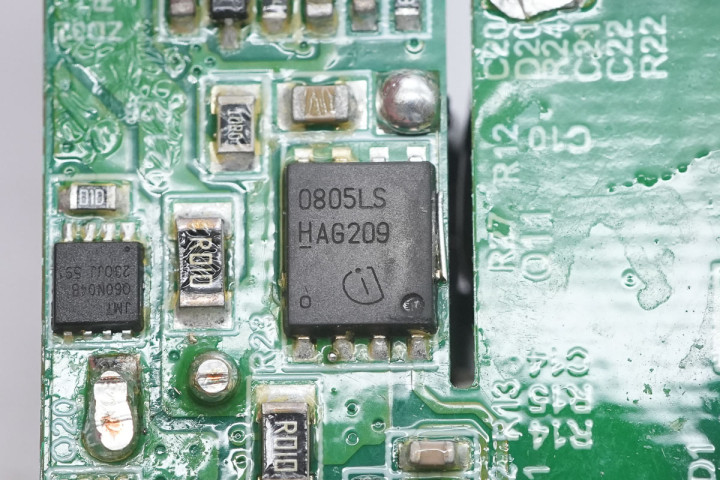

同步整流管来自英飞凌，型号BSC0805LS，是一颗耐压100V的NMOS，导阻7mΩ，接受TDSON-8封装。

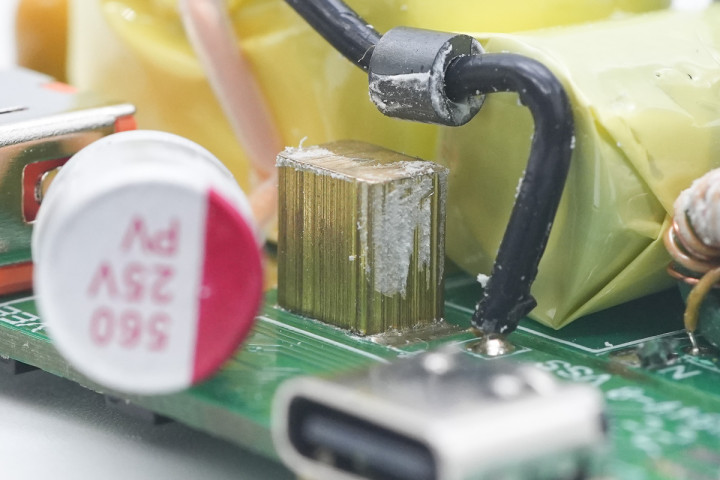

板子正濒临应同步整流管处设有金属块扶助散热。

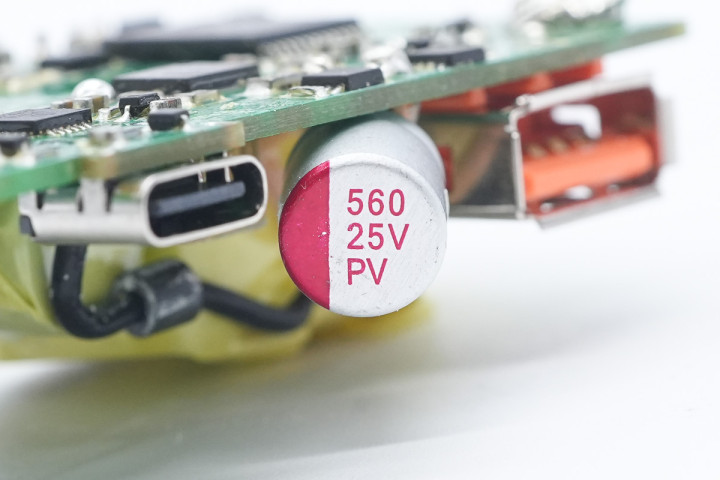

输出滤波固态电容规格为25V560μF。

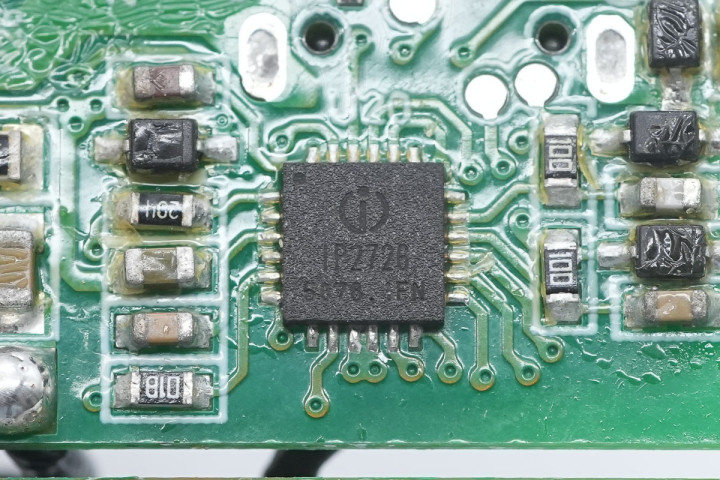

条约芯片来自英集芯，型号为IP2726，是一颗利用相配平常的条约芯片。英集芯IP2726是一颗集成多种条约、用于USB输出端口的快充IC，营救Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等条约。

IP2726具有高集成度和丰富的功能，在利用时仅需一丝的外围器件，灵验减小全体决议的尺寸，镌汰BOM资本。

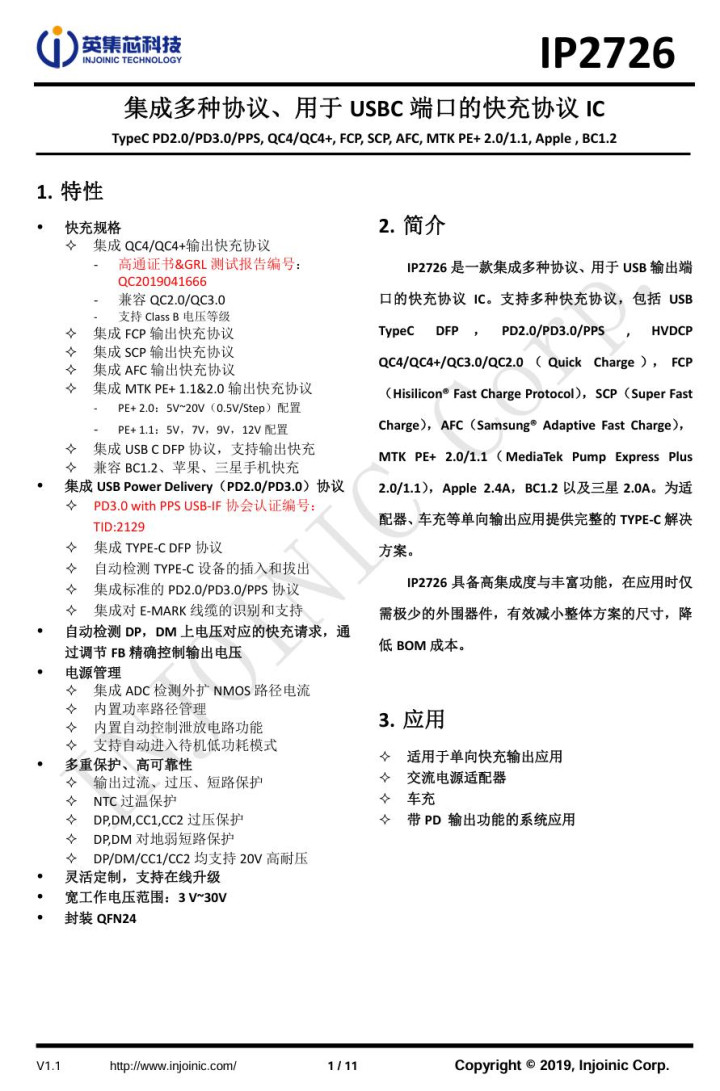

英集芯 IP2726 而已信息。

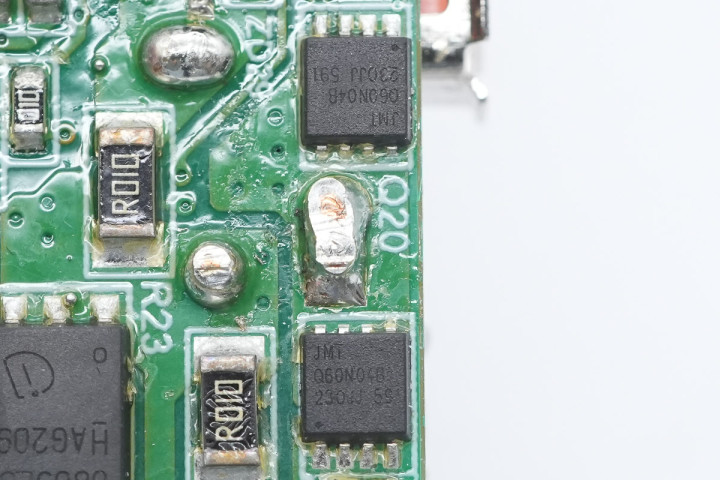

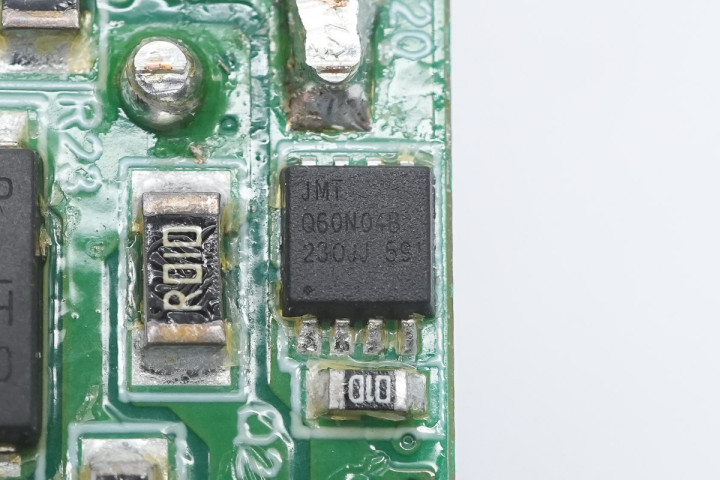

两颗输出VBUS开关管都是接受JJWD捷捷微电JMTQ60N04B。

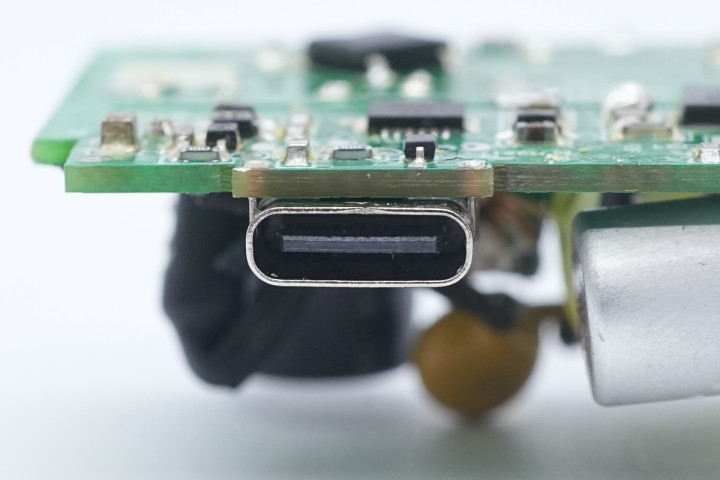

USB-C接口母座特写。

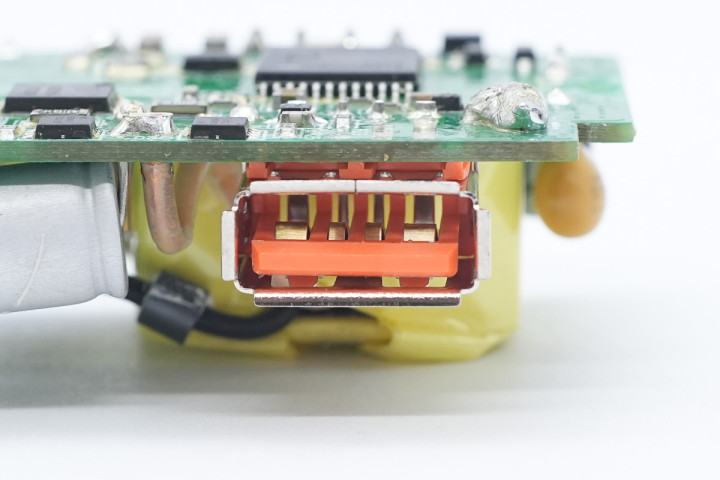

USB-A接口母座特写。

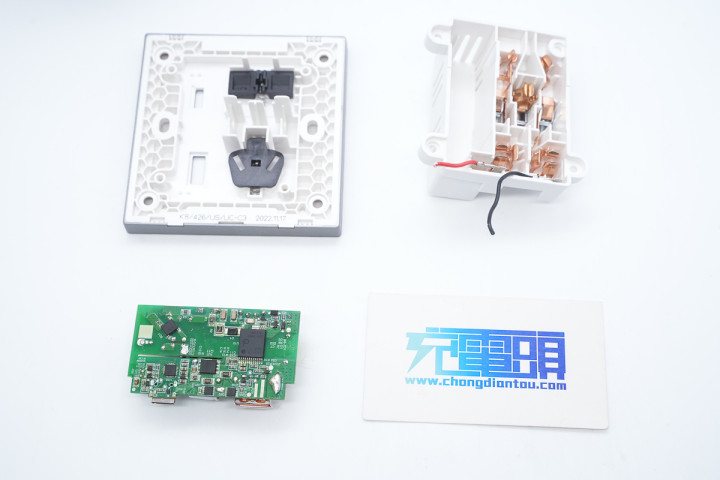

全部拆解一览，来张全家福。

充电头网拆解回来

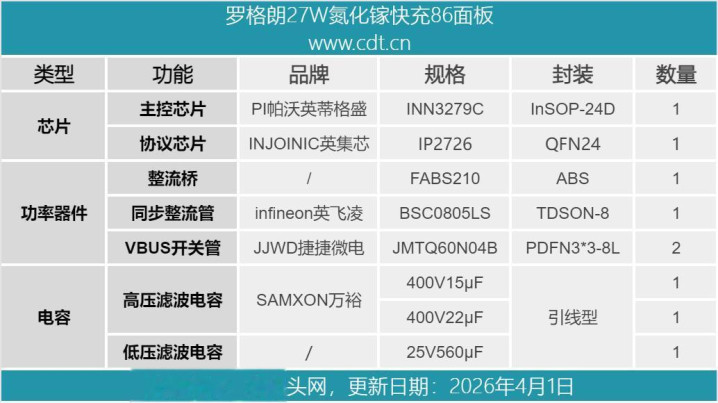

终末附上罗格朗27W氮化镓快充86面板的中枢器件清单，便捷大众查阅。

罗格朗27W氮化镓快充86面板接受银灰色金属漆盖板搭配倒角打算，全体质感越过出色。居品建树两组AC插孔，其中一组为国标与欧规组合打算，适用性更好，插孔内置安全门，最大承载功率为2500W。

配备的1A1C两个USB接口均营救27W快充，况兼兼容QC3.0、FCP、SCP、AFC、PD3.0等快充条约，可知足主流品牌手机日常快充需求。

充电头网通过拆解了解到投注pp，居品里面AC插孔接受一体铜带打算，USB模块通过导线与铜带压接取电。开关电源决议接受了PI INN3279C高集成电源决议，里面集成750V PowiGaN开关管，搭配英飞凌BSC0805LS同步整流管，条约方面使用英集芯IP2726，用料可靠。
